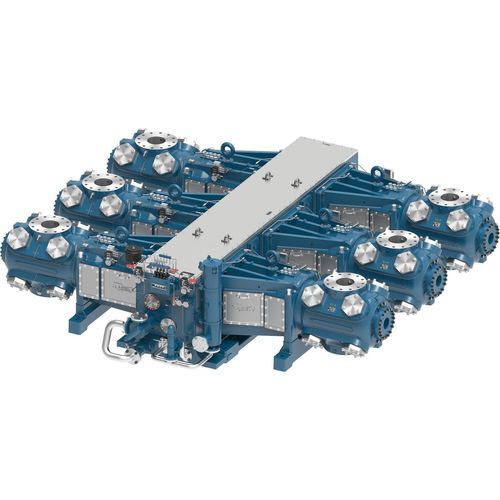

Компрессор переменная производительность KBU

для природного газаэлектрическийстационарный

Описание
Доказано, что модели KBU и KBZ обеспечивают самый эффективный способ компрессии в тех случаях, когда требуется высокая мощность и производительность. Это крупные среднескоростные поршневые компрессоры Ariel, которые способны выдерживать нагрузки на шток до 150 000 фунтов. Универсальные модели KBU и KBZ особенно удобны для переработки, хранения и транспортировки газа. Поршневые компрессоры Ariel обеспечивают эффективное регулирование производительности по мере изменения расхода газа и давления при вводе в эксплуатацию новых скважин.

Конфигурации
Доступны конфигурации 2-рядный, 4-рядный и 6-рядный; каждая конфигурация имеет варианты KBU и KBZ с соответствующими техническими параметрами (см. таблицы ниже).

Таблица — 2-рядный
Поля: KBU | KBZ
Номинальная мощность (кВт): 1,939 | 1,939
Ход поршня (мм): 146 | 171
Максимальная частота вращения (об/мин): 1,200 | 1,000
Скорость поршня: 5.8 | 5.7
Диаметр штока (мм): 73 | 73
Суммарная нагрузка на шток (кН): 667 | 667
Нагрузка на шток при растяжении (кН): 334 | 334
Нагрузка на шток при сжатии (кН): 356 | 356
Средняя масса (кг): 10,886 | 10,886
Максимальная длина (мм): 2,184 | 2,184
Номинальная ширина (мм): 4,877 | 4,877
Высота оси коленчатого вала (мм): 610 | 610

Таблица — 4-рядный
Поля: KBU | KBZ
Номинальная мощность (кВт): 3,878 | 3,878
Ход поршня (мм): 146 | 171
Максимальная частота вращения (об/мин): 1,200 | 1,000
Скорость поршня: 5.8 | 5.7
Диаметр штока (мм): 73 | 73
Суммарная нагрузка на шток (кН): 667 | 667
Нагрузка на шток при растяжении (кН): 334 | 334
Нагрузка на шток при сжатии (кН): 356 | 356
Средняя масса (кг): 20,412 | 20,412
Максимальная длина (мм): 3,429 | 3,429
Номинальная ширина (мм): 4,877 | 4,877
Высота оси коленчатого вала (мм): 610 | 610

Таблица — 6-рядный
Поля: KBU | KBZ
Номинальная мощность (кВт): 5,816 | 5,816
Ход поршня (мм): 146 | 171
Максимальная частота вращения (об/мин): 1,200 | 1,000
Скорость поршня: 5.8 | 5.7
Диаметр штока (мм): 73 | 73
Суммарная нагрузка на шток (кН): 667 | 667
Нагрузка на шток при растяжении (кН): 334 | 334
Нагрузка на шток при сжатии (кН): 356 | 356
Средняя масса (кг): 30,844 | 30,844
Максимальная длина (мм): 4,648 | 4,648
Номинальная ширина (мм): 4,877 | 4,877
Высота оси коленчатого вала (мм): 610 | 610

Особенности и компоненты

• Высокоэффективные масляные фильтры: кассетного типа с номинальной степенью фильтрации 1 микрон и абсолютной 12 микрон.
• Универсальные разгрузочные устройства: ручные регуляторы производительности переменного объема (РППО) для большинства цилиндров; в некоторых исполнениях доступны пневматические разгрузочные устройства всасывающего клапана.
• Высокопрочное болтовое соединение: болты класса прочности 8 и специально спроектированные болты крышек клапанов с высокой усталостной прочностью.
• Инновационные цилиндры: универсальные цилиндры, обеспечивающие широкие диапазоны давления и совместимость с различными конфигурациями для достижения требуемых расходов и давлений.

Материалы

• Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический коренной подшипник.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8.

Программное обеспечение
Для моделирования и проектирования конфигураций компрессоров применяется программа подбора Ariel 7, позволяющая инженерам рассчитывать и комбинировать цилиндры и конфигурации для достижения требуемых характеристик расхода и давления.

Характеристики / спецификации технические

• Серия/модели: KBU/KBZ
• Предназначение: крупные среднескоростные поршневые компрессоры для переработки, хранения и транспортировки газа
• Максимальная нагрузка на шток: до 150 000 фунтов
• Диаметр штока: 73 мм
• Высота оси коленчатого вала: 610 мм
• Номинальная ширина станины: 4,877 мм
• Доступные конфигурации: 2-рядный, 4-рядный, 6-рядный
• Номинальная мощность (примерные значения): 1,939 кВт (2-рядный), 3,878 кВт (4-рядный), 5,816 кВт (6-рядный)
• Ход поршня: 146 мм (KBU) и 171 мм (KBZ)
• Максимальная частота вращения: 1,200 об/мин (KBU), 1,000 об/мин (KBZ)
• Тип фильтрации масла: номинал 1 мкм, абсолют 12 мкм
