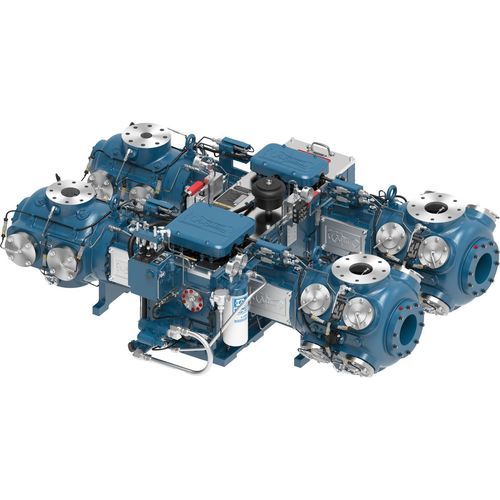

Компрессорная установка для газов JGA

поршневая

Краткое описание
Компрессоры JG и JGA — среднеразмерные разъёмные поршневые компрессоры для монтажа на приводе, применяемые для сбора газа, дожима топливного газа, бурения с пониженным забойным давлением и для АГНКС. Модель JG была представлена в 1966 году как малый каркас Ariel; JGA обеспечивает возможности газлифта для увеличенной добычи на сланцевых месторождениях.

Конфигурации продукта (throws)
Доступные конфигурации: 2 Throw, 4 Throw, 6 Throw (JGA доступен в 6 Throw).

Таблица — 2-рядный
Номинальная мощность: JG 252 / JGA 280
Ход (in): JG 3.5 / JGA 3.0
Макс. об/мин: JG 1,500 / JGA 1,800
Скорость поршня: JG 875 / JGA 900
Диаметр штанги (in): 1.125
Суммарная нагрузка на штангу (lbs): JG 18,000 / JGA 20,000
Растяжение (lbs): JG 9,000 / JGA 10,000
Сжатие (lbs): JG 10,000 / JGA 11,000
Средний вес (lbs): JG 2,200 / JGA 2,200
Макс. длина (in): 34 / 34
Номинальная ширина (in): 80 / 80
Осевая линия коленвала (in): 10.25 / 10.25

Таблица — 4-рядный
Номинальная мощность: JG 504 / JGA 560
Ход (in): JG 3.5 / JGA 3.0
Макс. об/мин: JG 1,500 / JGA 1,800
Скорость поршня: JG 875 / JGA 900
Диаметр штанги (in): 1.125
Суммарная нагрузка на штангу (lbs): JG 18,000 / JGA 20,000
Растяжение (lbs): JG 9,000 / JGA 10,000
Сжатие (lbs): JG 10,000 / JGA 11,000
Средний вес (lbs): JG 4,200 / JGA 4,200
Макс. длина (in): 58 / 58
Номинальная ширина (in): 80 / 80
Осевая линия коленвала (in): 10.25 / 10.25

Таблица — 6-рядный (JGA)
Номинальная мощность: JGA 840
Ход (in): JGA 3.0
Макс. об/мин: JGA 1,800
Скорость поршня: JGA 900
Диаметр штанги (in): 1.125
Суммарная нагрузка на штангу (lbs): JGA 20,000
Растяжение (lbs): JGA 10,000
Сжатие (lbs): JGA 11,000
Средний вес (lbs): JGA 7,600
Макс. длина (in): 86
Номинальная ширина (in): 80
Осевая линия коленвала (in): 10.25

Особенности продукта

• Надёжный картер: Массивный высокопрочный чугунный фундамент с рёбрами жёсткости и съёмной лёгкой алюминиевой крышкой обеспечивает долговечность и удобство обслуживания.
• Высокоэффективные масляные фильтры: Навинчиваемые фильтры без байпаса, номинал 5 микрон / абсолют 17 микрон.
• Надёжные поршни и штанги: Поршни из износостойкой стали или серого чугуна, штанги из легированной стали с точной шлифовкой и фиксирующими гайками; нарезка резьбы катанием на 1/4" меньше диаметра штанги для удобства монтажа.
• Универсальные цилиндры: Цилиндры, пригодные для широкого диапазона давлений и комбинируемые в многочисленных конфигурациях; при проектировании используется программное обеспечение Ariel 7.

Материалы

• Картер из серого чугуна: Кованая стальная коленчатая ось, направляющая крейцкопфа из серого чугуна, триметаллический главный подшипник.
• Крейцкопф из ковкого чугуна: Палец крейцкопфа из легированной стали.
• Шатун из кованой стали: Бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8.

Дополнительные примечания
Разъёмная поршневая конструкция подходит для сбора газа, дожима топливного газа, бурения с пониженным забойным давлением и АГНКС. JG — исторический малый каркасный продукт (1966), JGA предоставляет современные возможности газлифта для увеличения добычи на сланцевых месторождениях.

Характеристики / Технические спецификации

• Применения: сбор газа, дожим топлива, бурение underbalanced, АГНКС.
• Модели: JG и JGA.
• Конфигурации: 2 Throw, 4 Throw, 6 Throw.
• Диаметр штанги: 1.125 in.
• Осевая линия коленвала: 10.25 in.
• Номинальная ширина: 80 in.
• Ходы: 3.5 in (JG) и 3.0 in (JGA) в типичных вариантах.
• Макс. обороты: до 1,800 об/мин в зависимости от конфигурации.
• Массы: примерно от 2,200 до 7,600 lbs в зависимости от исполнения.
• Конфигурации цилиндров: сотни комбинаций для обеспечения требуемого расхода и давления.
