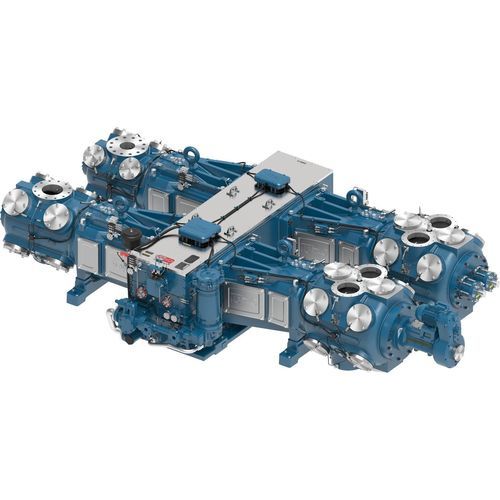

Поршневый компрессор KBF

переменная производительностьпоршневыйдля технологического газа

Обзор
Семейство Ariel KBC / KBD / KBF — крупнорамные среднескоростные поршневые компрессоры, предназначенные для привода электродвигателем или двигателем на природном газе. Они спроектированы для задач высокой мощности и большой производительности, обеспечивая компактную установку, высокую удельную мощность и минимальные вибрации для непрерывной промышленной эксплуатации.

Мощность и области применения
Доступны конфигурации с 2, 4 и 6 рядами; номинальная мощность составляет 2 400 BHP (2-рядный), 4 800 BHP (4-рядный) и 7 200 BHP (6-рядный) в зависимости от конфигурации. Типичные области применения: сбор и обработка природного газа, транспортировка по трубопроводам и хранение, технологические и промышленные газы, улавливание углерода и другие крупномасштабные проекты компримирования.

Особенности продукта

• Эффективные клапаны: пластинчатые клапаны, рассчитанные на современные скорости, в стандартной комплектации с неметаллическими уплотнителями; выбор клапанов с учётом критериев низкой скорости клапана.
• Крайне прочные коленчатые валы: кованые стальные, прецизионно обработанные коленчатые валы с интегрированными противовесами, изготовленные компанией Ariel.
• Переработанные опоры направляющих: наклонные направляющие «KB‑стиля» с проходными болтами для повышения прочности и жёсткости.
• Универсальные цилиндры: конструкции цилиндров, пригодные для широкого диапазона давлений и позволяющие комбинировать конфигурации для достижения требуемого объёма и давления.
• Программное обеспечение Ariel 7: инструмент моделирования и проектирования для настройки конфигураций под конкретные задачи.

Материалы

• Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, бронзовое упорное подшипник, триметаллический основной подшипник.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8.

Технические характеристики — 2-рядный
KBC | KBD | KBF
Номинальная мощность (BHP): 2 400 | 2 400 | 2 400
Ход (in): 7.0 | 6.0 | 5.0
Макс. об/мин: 1 000 | 1 200 | 1 400
Скорость поршня (FPM): 1 167 | 1 200 | 1 167
Диаметр штока (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шток (lbs): 132 000 | 132 000 | 132 000
Напряжение (lbs): 66 000 | 66 000 | 66 000
Сжатие (lbs): 69 000 | 69 000 | 69 000
Средняя масса (lbs): 16 300 | 16 300 | 16 300
Максимальная длина (in): 64 | 64 | 64
Номинальная ширина (in): 185 | 185 | 185
Осевая линия коленвала (in): 21 | 21 | 21

Технические характеристики — 4-рядный
KBC | KBD | KBF
Номинальная мощность (BHP): 4 800 | 4 800 | 4 800
Ход (in): 7.0 | 6.0 | 5.0
Макс. об/мин: 1 000 | 1 200 | 1 400
Скорость поршня (FPM): 1 167 | 1 200 | 1 167
Диаметр штока (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шток (lbs): 132 000 | 132 000 | 132 000
Напряжение (lbs): 66 000 | 66 000 | 66 000
Сжатие (lbs): 69 000 | 69 000 | 69 000
Средняя масса (lbs): 33 600 | 33 600 | 33 600
Максимальная длина (in): 115 | 115 | 115
Номинальная ширина (in): 185 | 185 | 185
Осевая линия коленвала (in): 21 | 21 | 21

Технические характеристики — 6-рядный
KBC | KBD | KBF
Номинальная мощность (BHP): 7 200 | 7 200 | 7 200
Ход (in): 7.0 | 6.0 | 5.0
Макс. об/мин: 1 000 | 1 200 | 1 400
Скорость поршня (FPM): 1 167 | 1 200 | 1 167
Диаметр штока (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шток (lbs): 132 000 | 132 000 | 132 000
Напряжение (lbs): 66 000 | 66 000 | 66 000
Сжатие (lbs): 69 000 | 69 000 | 69 000
Средняя масса (lbs): 50 050 | 50 050 | 50 050
Максимальная длина (in): 158 | 158 | 158
Номинальная ширина (in): 185 | 185 | 185
Осевая линия коленвала (in): 21 | 21 | 21

Краткое описание характеристик

• Семейство моделей: KBC, KBD, KBF (конфигурации с 2/4/6 рядами).
• Привод: электродвигатель или двигатель на природном газе.
• Опции хода: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF).
• Ключевые параметры: диаметр штока 2.5 in; суммарная нагрузка на шток 132 000 lbs; номинальная ширина 185 in; осевая линия коленвала 21 in.
• Основные конструктивные решения: пластинчатые клапаны с неметаллическими уплотнениями, кованые стальные коленчатые валы, направляющие KB-стиля, универсальные цилиндры и программное обеспечение Ariel 7 для моделирования.
