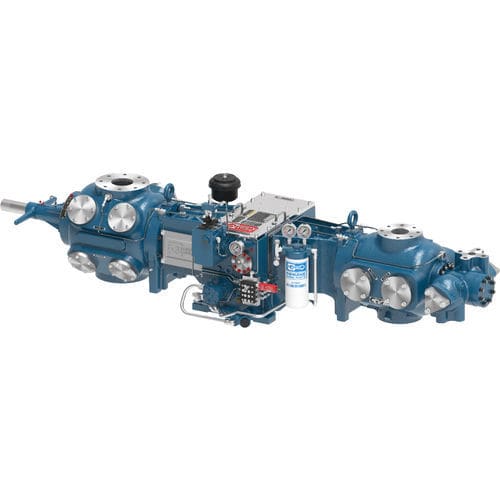

Компрессорная установка для газов JGP

поршневаямногоуровневая

Обзор

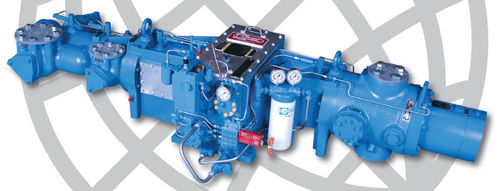

Поршневые компрессоры Ariel JGM и JGP — компактные агрегаты для сбора газа, газлифта и применения в системах CNG. Они могут сочетаться с широким спектром высокооборотных двигателей и обеспечивают работу при нагрузках до 170 BHP. Доступны исполнения с 1 и 2 ходами; при помощи обширной библиотеки цилиндров возможно до четырёх ступеней сжатия.

Применение

• Компрессия на устье скважины и сбор полевого газа
• Системы газлифта и обработка газа на восходящем участке
• Небольшие и средние парки компрессоров для CNG

Особенности продукта

• Прочные крестовины: монолитные крестовины с закалёнными шлифованными стальными пальцами и полноподшипниковой подачей масла сверху и снизу для минимизации износа.
• Универсальные разгрузочные устройства: ручные переменные объёмные зазоры (VVCP) доступны на большинстве цилиндров; пневматические разгружатели всасывающего клапана — для отдельных применений.
• Высокоэффективные масляные фильтры: навинчиваемые фильтры без байпаса, номинально 5 микрон / абсолютно 17 микрон.
• Инновационные конструкции цилиндров: цилиндры, применимые в широком диапазоне давлений и комбинируемые во множестве конфигураций; для проектирования используется ПО Ariel 7.

Материалы

• Корпус из серого чугуна: кованый стальной коленчатый вал, направляющая крестовины из серого чугуна, триметаллический главный подшипник.
• Крестовина из серого чугуна: палец крестовины из легированной стали.
• Дуктильный шатун: бронзовая втулка пальца крестовины, триметаллический подшипник шатуна, болты натяжения класса 8.

Технические данные — 1 ход
JGM | JGP
Номинальная мощность: 85 | 85
Ход (in): 3,5 | 3,0
Макс. об/мин: 1 500 | 1 800
Скорость поршня: 875 | 900
Диаметр штанги (in): 1,125 | 1,125
Полная нагрузка на штангу (lbs): 12 000 | 12 000
Растягивающая нагрузка (lbs): 6 000 | 6 000
Сжимающая нагрузка (lbs): 7 000 | 7 000
Средний вес (lbs): 1 400 | 1 400
Макс. длина (in): 37 | 37
Номинальная ширина (in): 62 | 62
Центр кривошипа (in): 9,25 | 9,25

Технические данные — 2 хода
JGM | JGP
Номинальная мощность: 170 | 170
Ход (in): 3,5 | 3,0
Макс. об/мин: 1 500 | 1 800
Скорость поршня: 875 | 900
Диаметр штанги (in): 1,125 | 1,125
Полная нагрузка на штангу (lbs): 12 000 | 12 000
Растягивающая нагрузка (lbs): 6 000 | 6 000
Сжимающая нагрузка (lbs): 7 000 | 7 000
Средний вес (lbs): 2 200 | 2 200
Макс. длина (in): 34 | 34
Номинальная ширина (in): 83 | 83
Центр кривошипа (in): 9,25 | 9,25

Дополнительные примечания
Компактные рамные исполнения small-line разработаны для сочетания с широким спектром высокооборотных двигателей. До четырёх ступеней сжатия доступны при использовании библиотеки цилиндров. Для подробной информации по конфигурации и заказу доступен технический лист.

Характеристики / Технические спецификации

• Максимальная номинальная мощность: до 170 BHP (зависит от рамы и конфигурации)
• Доступны исполнения с 1 и 2 ходами
• Варианты хода: 3,5 in (JGM) и 3,0 in (JGP)
• Максимальные обороты: до 1 800 RPM в зависимости от исполнения
• Скорости поршня: 875–900 (таблица производителя)
• Диаметр штанги: 1,125 in; полная нагрузка на штангу: 12 000 lbs
• Средние веса: 1 400 lbs (1 ход) и 2 200 lbs (2 хода) в зависимости от конфигурации
• Центр кривошипа: 9,25 in
• Фильтрация масла: spin-on фильтры 5 микрон номинал / 17 микрон абсолют
