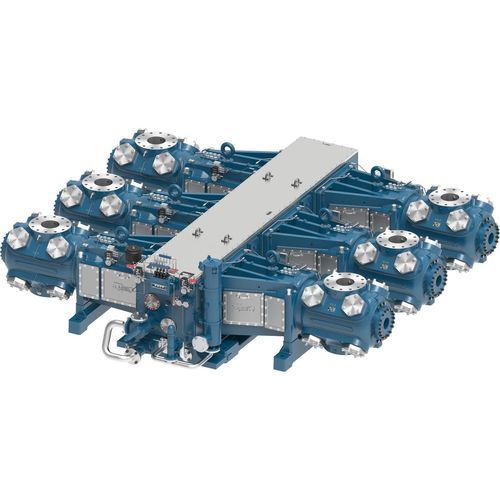

Компрессор переменная производительность KBZ

для технологического газадля природного газабез двигателя

Обзор

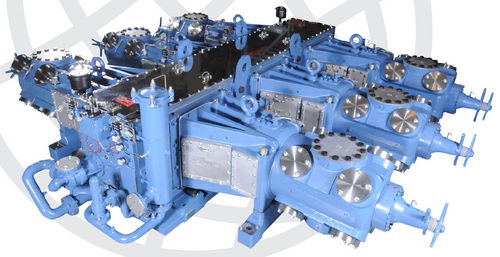

Модели KBU и KBZ — крупные сепарабельные среднескоростные поршневые компрессоры, предназначенные для применений, требующих высокомощных приводов и значительной компрессией ёмкости. Эти рамы выдерживают суммарную нагрузку на шток до 150 000 lb и доступны в нескольких вариантах с разным числом рядов (throws) для адаптации к условиям объекта.

Применение
Обычные области применения: транспорт по трубопроводам, переработка газа в midstream, хранение газа и другие промышленные задачи, где меняются условия всасывания и требуется точное управление производительностью.

Производительность — сводка по рядам
2-рядный
KBU | KBZ
Номинальная мощность: 2,600 | 2,600
Ход (in): 5.75 | 6.75
Макс. об/мин: 1,200 | 1,000
Скорость поршня: 1,150 | 1,125
Диаметр штока (in): 2.875 | 2.875
Суммарная нагрузка на шток (lbs): 150,000 | 150,000
Средняя масса (lbs): 24,000 | 24,000
Макс. длина (in): 86 | 86
Номинальная ширина (in): 192 | 192
Осевая линия коленвала (in): 24 | 24

4-рядный
KBU | KBZ
Номинальная мощность: 5,200 | 5,200
Ход (in): 5.75 | 6.75
Макс. об/мин: 1,200 | 1,000
Скорость поршня: 1,150 | 1,125
Диаметр штока (in): 2.875 | 2.875
Суммарная нагрузка на шток (lbs): 150,000 | 150,000
Средняя масса (lbs): 45,000 | 45,000
Макс. длина (in): 135 | 135
Номинальная ширина (in): 192 | 192
Осевая линия коленвала (in): 24 | 24

6-рядный
KBU | KBZ
Номинальная мощность: 7,800 | 7,800
Ход (in): 5.75 | 6.75
Макс. об/мин: 1,200 | 1,000
Скорость поршня: 1,150 | 1,125
Диаметр штока (in): 2.875 | 2.875
Суммарная нагрузка на шток (lbs): 150,000 | 150,000
Средняя масса (lbs): 68,000 | 68,000
Макс. длина (in): 183 | 183
Номинальная ширина (in): 192 | 192
Осевая линия коленвала (in): 24 | 24

Особенности продукта

• Высокоэффективные масляные фильтры: кассетного типа, номинальная фильтрация 1 микрон / абсолютная 12 микрон.
• Универсальные разгрузочные устройства: ручные переменные по объему зазоры (VVCP) на головке доступны для большинства цилиндров; пневматические разгрузчики впускного клапана доступны ограниченно.
• Высокопрочная болтовая соединительная система: болты класса прочности 8 на нагруженных соединениях и болты с повышенной усталостной прочностью на крышках клапанов для надёжной фиксации.

Материалы

• Картер из серого чугуна: кованая стальная коленчатая вал, направляющая крейцкопфа из серого чугуна, бронзовый упорный подшипник, триметаллические основные подшипники.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Кованая стальная шатун: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты напряжения класса 8.

Инновационные цилиндры
Цилиндры Ariel разработаны для работы в широком диапазоне давлений без снижения надёжности или характеристик, благодаря клапанам, сбалансированным по надёжности и производительности. Набор цилиндров позволяет полностью использовать мощность и допустимую нагрузку на шток каждого каркаса и комбинироваться в многочисленные конфигурации для обеспечения требуемого объёма и давления газа. Для моделирования и проектирования конфигураций используется программное обеспечение Ariel 7.

Технические характеристики

• Серия / модель: KBU / KBZ.
• Ход: KBU 5.75 in (146 mm); KBZ 6.75 in (171 mm).
• Макс. об/мин: KBU 1,200; KBZ 1,000.
• Диаметр штока: 2.875 in (73 mm).
• Суммарная нагрузка на шток: 150,000 lbs; растяжение: 75,000 lbs; сжатие: 80,000 lbs.
• Номинальная мощность по конфигурациям: 2-рядный 2,600; 4-рядный 5,200; 6-рядный 7,800 (значения по модели при указании).
• Примерная масса по конфигурациям: 24,000 lbs (2-рядный); 45,000 lbs (4-рядный); 68,000 lbs (6-рядный).
• Максимальная длина (in): 86 (2-рядный); 135 (4-рядный); 183 (6-рядный). Номинальная ширина (in): 192. Осевая линия коленчатого вала (in): 24.
