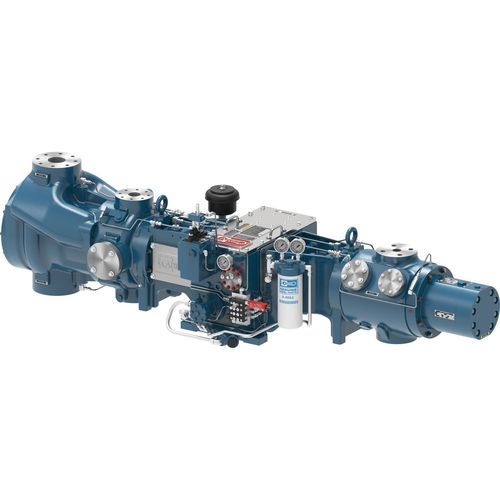

Компрессорная установка для газов JGQ

поршневаявысокое давлениеодноуровневая

Обзор
Поршневые разборные компрессоры Ariel JGN и JGQ разработаны для применения на газовых месторождениях и для заправки автомобилей CNG. Предназначены для сопряжения с высокооб/мин двигателями; возможна комплектация высоконапорными цилиндрами и настраиваемыми клапанными/разгрузочными вариантами для адаптации к меняющимся условиям.

Области применения и использование в парке
Применимы для газлифта, обслуживания малых линий на месторождении и автозаправочных компрессорных станций CNG. Эксплуатанты и арендные парки часто выбирают JGN и JGQ для одно- и многоступенчатых (включая трехступенчатые) компрессорных установок в классе рамы 250–280 BHP.

Особенности продукта

• Прецизионные вкладыши подшипников: Коренные и шатунные подшипники прецизионно обработаны, триметаллические для обеспечения точной посадки и эксплуатационного ресурса.
• Универсальные разгрузочные устройства: Ручные головные VVCP (variable volume clearance pockets) для большинства цилиндров; пневматические разгрузчики впускного клапана доступны для отдельных исполнений.
• Эффективные клапаны: Пластинчатые клапаны для современных скоростей, стандартно с неметаллическими уплотнениями; подбор клапанов соответствует установленным требованиям по низкой скорости потока через клапан.
• Модульные цилиндры: Конструкции цилиндров обеспечивают надёжную работу в широком диапазоне давлений и могут комбинироваться в различных конфигурациях для обеспечения требуемых объёмов и давлений. Для проектирования используется программное обеспечение Ariel 7.

Материалы

• Картер из серого чугуна: Кованый коленчатый вал, направляющая крейцкопфа из серого чугуна, триметаллические коренные подшипники.
• Крейцкопф из ковкого чугуна: Палец крейцкопфа из легированной стали.
• Шатун из кованой стали: Бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты прочности класса 8.

Производительность и размеры — 1-рядный (1-throw)
JGN / JGQ
Номинальная мощность: 126 / 140 HP (94 / 104 kW)
Ход: 3.5 in / 89 mm — 3.0 in / 76 mm
Макс. обороты: 1,500 / 1,800 RPM
Скорость поршня: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Диаметр штанги: 1.125 in (29 mm)
Суммарная нагрузка на штангу: 18,000 / 20,000 lbs (≈80 / 89 kN)
Растяжение / Сжатие: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Средний вес: 1,400 lbs (≈635 kg)
Макс. длина: 37 in (≈940 mm)
Номинальная ширина: 62 in (≈1,575 mm)
Центр линии коленвала: 9.25 in (≈235 mm)

Производительность и размеры — 2-рядный (2-throw)
JGN / JGQ
Номинальная мощность: 252 / 280 HP (188 / 209 kW)
Ход: 3.5 in / 89 mm — 3.0 in / 76 mm
Макс. обороты: 1,500 / 1,800 RPM
Скорость поршня: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Диаметр штанги: 1.125 in (29 mm)
Суммарная нагрузка на штангу: 18,000 / 20,000 lbs (≈80 / 89 kN)
Растяжение / Сжатие: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Средний вес: 2,200 lbs (≈998 kg)
Макс. длина: 34 in (≈864 mm)
Номинальная ширина: 83 in (≈2,108 mm)
Центр линии коленвала: 9.25 in (≈235 mm)

Дополнительные замечания
Спроектированы для малых линий полевых газов и заправки CNG; поддерживают несколько вариантов клапанов и разгрузочных устройств для адаптации к изменениям состава газа и условиям месторождения. Для подбора конкретных сочетаний цилиндров и клапанов обращайтесь к программному обеспечению Ariel и заводским рекомендациям.

Технические характеристики

• Семейство моделей: Ariel JGN / JGQ (доступны в конфигурациях 1-throw и 2-throw)
• Применение: газлифт, полевые газовые работы, автозаправки CNG
• Конфигурации: одно- и многоступенчатые (возможна трехступенчатая конфигурация)
• Опции: высоконапорные цилиндры, ручные VVCP, пневматические разгрузчики, различные материалы и конфигурации клапанов
• См. разделы Производительность и размеры для детальных значений
