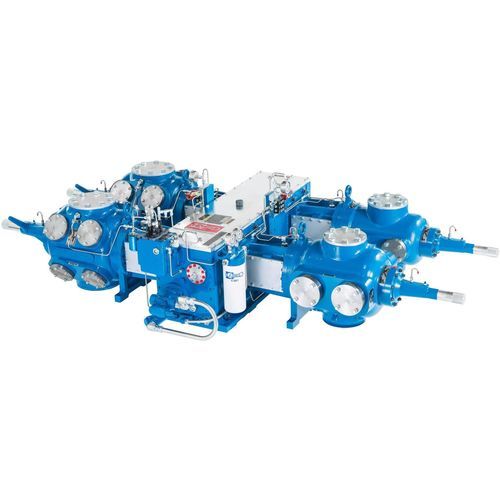

Компрессорная установка для газов JG

поршневаястационарнаяс положительным давлением

Общее описание
Компрессоры Ariel JG и JGA — среднеразмерные поршневые компрессоры разделяемой компоновки, рассчитанные на конкретный привод; применяются для промыслового сбора газа и эффективны для дожимa топливного газа (co‑gen), при бурении с пониженным давлением (UBD) и в приложениях АГНКС. Часто комплектуются электродвигателем или двигателем на попутном газе. Регулярное минимальное обслуживание обеспечивает длительную бесперебойную работу.

Применение

• Промысловый сбор газа
• Дожим топливного газа / когенерация
• Газлифт и буровые работы underbalanced (UBD)
• Приложения с компримированным природным газом (CNG)

Ключевые особенности

• Картер: основание из серого чугуна с легкой съемной алюминиевой крышкой верхней части для обслуживания
• Масляная система: навинчиваемые высокоэффективные фильтры (5 µm номинал / 17 µm абсолют)
• Поршни и штоки: поршни из серого чугуна или износостойкой стали; штоки из легированной стали, механически обработанные; фиксация гайкой крейцкопфа; навитые резьбы на 1/4 in меньше диаметра штока для упрощения монтажа
• Универсальные цилиндры: работают в широком диапазоне давлений и комбинируются для получения требуемых расходов и давлений

Материалы

• Картер: серый чугун; коленчатый вал: кованая сталь; направляющая крейцкопфа: серый чугун; коренные подшипники: триметаллические
• Крейцкопф: ковкий чугун; палец крейцкопфа: легированная сталь
• Шатун: кованая сталь; бронзовая втулка пальца; триметаллические шатунные подшипники; болты натяжения класса 8

Технические характеристики (типовые)

• Типичные области применения: промысловый сбор газа, дожим топливного газа, газлифт, UBD, АГНКС
• Конфигурации каркаса: 2‑, 4‑ и 6‑рядные
• Диапазон мощности по конфигурациям: 252–840 HP (188–626 кВт)
• Доступные ходы: 3,5 in и 3,0 in (в зависимости от модели)
• Максимальная частота вращения: до 1 800 об/мин
• Максимальная скорость поршня: до 900 ft/min
• Стандартный диаметр штока: 1,125 in (29 мм)
• Публикуемые суммарные нагрузки на шток: до 20 000 lb (≈89 kN)
• Примерные массы: от ≈2 200 lb (≈998 кг) до ≈7 600 lb (≈3 447 кг) в зависимости от конфигурации
• Номинальная ширина блока: 80 in (2 032 мм); высота оси коленчатого вала: 10,25 in (260 мм)
• Масляные фильтры: навинчиваемые, 5 µm номинал / 17 µm абсолют
