Компрессор переменная производительность JGR

поршневыйдля природного газаэлектрический

Обзор продукта

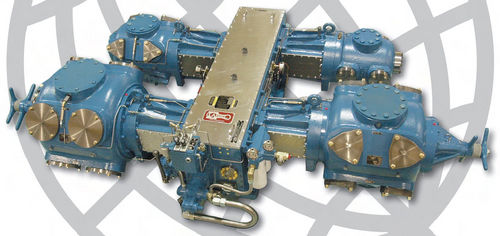

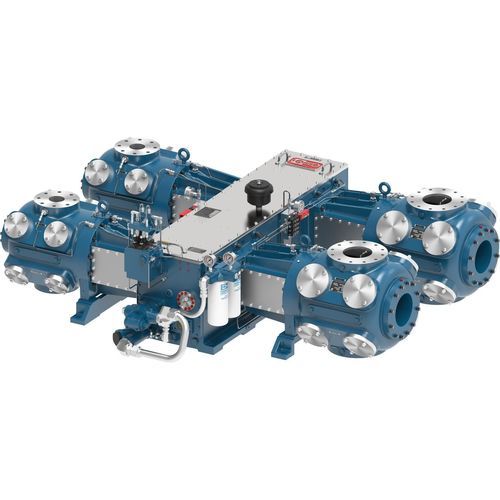

Компрессор Ariel JGR — среднеразмерный разъемный поршневой компрессор, разработанный для промыслового сбора газа на скважинах средней производительности. Легко сочетается с электродвигателями и двигателями на природном газе; доступен в конфигурациях до 860 BHP. JGR широко применяется на обычных сборных скважинах и в качестве основного компрессора в распределённых системах сбора газа.

Технические данные — 2-throw
Модель: JGR
Номинальная мощность: 430 BHP
Ход: 4,25 in
Макс. обороты: 1 200 об/мин
Скорость поршня: 850 (как указано)
Диаметр штока: 1,5 in
Суммарная нагрузка на шток: 32 000 lbs
Растяжение: 16 000 lbs
Сжатие: 20 000 lbs
Средний вес: 4 800 lbs
Макс. длина: 41 in
Номинальная ширина: 104 in
Высота оси коленчатого вала: 12 in

Технические данные — 4-throw
Модель: JGR
Номинальная мощность: 860 BHP
Ход: 4,25 in
Макс. обороты: 1 200 об/мин
Скорость поршня: 850 (как указано)
Диаметр штока: 1,5 in
Суммарная нагрузка на шток: 32 000 lbs
Растяжение: 16 000 lbs
Сжатие: 20 000 lbs
Средний вес: 9 600 lbs
Макс. длина: 78 in
Номинальная ширина: 104 in
Высота оси коленчатого вала: 12 in

Конструктивные особенности
Полнонапорная смазка
Насос смазочного масла, приводимый во вращение рамой, подаёт охлаждённое масло через фильтр полного потока ко всем движущимся узлам станин. Блок-распределитель дозирует масло к гильзам цилиндров и уплотнениям штоков.

Коленчатые валы для тяжёлых режимов
Коленчатые валы — из кованой стали, прецизионно обработанные с интегрированными противовесами, изготовленные Ariel Corporation для рамы JGR.

Высокопрочная болтовая соединительная техника
Болты класса прочности 8 на нагруженных соединениях и болты с повышенной усталостной стойкостью на крышках клапанов обеспечивают надёжное крепление по всей конструкции.

Инновационные цилиндры
Универсальные цилиндры Ariel пригодны для широкого диапазона давлений благодаря клапанам, обеспечивающим баланс надёжности и производительности. Для каждого размера рамы доступны варианты цилиндров, позволяющие полностью использовать мощность и нагрузку на шток. Цилиндры можно комбинировать в многочисленных конфигурациях; для моделирования и проектирования конфигураций используется программное обеспечение Ariel 7.

Материалы

• Картер из серого чугуна: коленчатый вал из кованой стали, направляющая крейцкопфа из серого чугуна, триметаллический основной подшипник
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали

• Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса прочности 8

Дополнительные изображения и сборочные виды
Разобранные виды и сборочные схемы небольших рам и компонентов показывают конструкцию рамы, крейцкопфа и шатуна.

Технические спецификации

• Модель: JGR
• Производитель: Ariel
• Применение: промысловый сбор газа на скважинах средней продуктивности; интеграция с электродвигателями и двигателями на природном газе
• Мощность на валу: до 860 BHP
• 2-throw — Номинальная мощность: 430 BHP; Ход: 4,25 in; Макс. обороты: 1 200 об/мин; Скорость поршня: 850; Диаметр штока: 1,5 in; Суммарная нагрузка на шток: 32 000 lbs; Растяжение: 16 000 lbs; Сжатие: 20 000 lbs; Средний вес: 4 800 lbs; Макс. длина: 41 in; Номинальная ширина: 104 in; Высота оси коленчатого вала: 12 in
• 4-throw — Номинальная мощность: 860 BHP; Ход: 4,25 in; Макс. обороты: 1 200 об/мин; Скорость поршня: 850; Диаметр штока: 1,5 in; Суммарная нагрузка на шток: 32 000 lbs; Растяжение: 16 000 lbs; Сжатие: 20 000 lbs; Средний вес: 9 600 lbs; Макс. длина: 78 in; Номинальная ширина: 104 in; Высота оси коленчатого вала: 12 in
