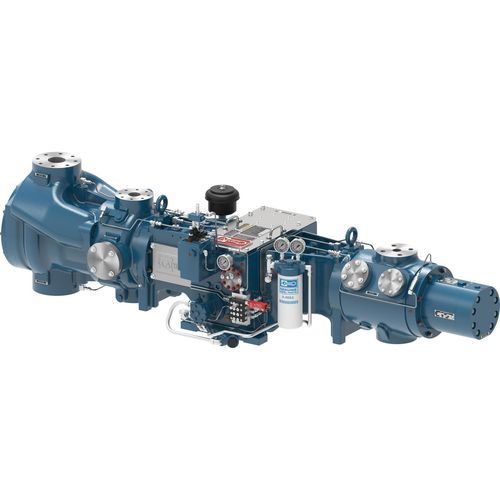

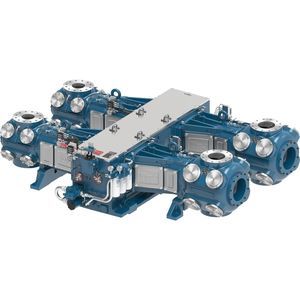

Компрессорная установка для газов JGN

поршневаявысокое давлениемногоуровневая

Обзор
Разделяемые поршневые компрессоры, спроектированные для работы в паре с высокоскоростными двигателями в условиях газового месторождения. Модели JGN и JGQ доступны с опцией цилиндров высокого давления и подходят для газлифта и заправки автотранспорта с CNG.

Применение и эксплуатация
Заказчики могут использовать JGN и JGQ в конфигурациях 1-throw или 2-throw для трёхступенчатых схем или парков маломощных арендуемых установок. Две станинные группы обеспечивают номинальную мощность каркаса примерно 250–280 BHP и рассчитаны на работу в тяжёлых условиях промысла. Варианты клапанов и разгрузочных устройств обеспечивают гибкость при изменении условий на месте.

Технические данные — 1-рядный (1 throw)
JGN | JGQ
Номинальная мощность: 126 | 140 hp (94 | 104 kW)
Ход: 3,5 | 3,0 in (89 | 76 mm)
Макс. об/мин: 1 500 | 1 800 rpm
Скорость поршня: 875 | 900 ft/min (4,5 | 4,6 m/s)
Диаметр штока: 1,125 | 1,125 in (29 | 29 mm)
Суммарная нагрузка на шток: 18 000 | 20 000 lbs (80 | 89 kN)
Растяжение: 9 000 | 10 000 lbs (40 | 44 kN)
Сжатие: 10 000 | 11 000 lbs (44 | 49 kN)
Средняя масса: 1 400 | 1 400 lbs (635 | 635 kg)
Макс. длина: 37 | 37 in (940 | 940 mm)
Номинальная ширина: 62 | 62 in (1 575 | 1 575 mm)
Осевая линия коленвала: 9,25 | 9,25 in (235 | 235 mm)

Технические данные — 2-рядный (2 throw)
JGN | JGQ
Номинальная мощность: 252 | 280 hp (188 | 209 kW)
Ход: 3,5 | 3,0 in (89 | 76 mm)
Макс. об/мин: 1 500 | 1 800 rpm
Скорость поршня: 875 | 900 ft/min (4,5 | 4,6 m/s)
Диаметр штока: 1,125 | 1,125 in (29 | 29 mm)
Суммарная нагрузка на шток: 18 000 | 20 000 lbs (80 | 89 kN)
Растяжение: 9 000 | 10 000 lbs (40 | 44 kN)
Сжатие: 10 000 | 11 000 lbs (44 | 49 kN)
Средняя масса: 2 200 | 2 200 lbs (998 | 998 kg)
Макс. длина: 34 | 34 in (864 | 864 mm)
Номинальная ширина: 83 | 83 in (2 108 | 2 108 mm)
Осевая линия коленвала: 9,25 | 9,25 in (235 | 235 mm)

Особенности продукции

• Прецизионные вкладыши подшипников: коренные и шатунные подшипники прецизионно обработаны с триметаллической конструкцией для надёжной опоры нагрузок.
• Универсальные разгрузочные устройства: ручные VVCP (паз переменного объёма в головке) на большинстве цилиндров; пневматические разгрузчики впускного клапана — в ограниченных исполнениях.
• Эффективные клапаны: пластинчатые клапаны, рассчитанные на современные скорости, с неметаллическими уплотнениями в стандартной комплектации; подбор клапанов соответствует требованиям по низкой скорости клапана.
• Инновационные цилиндры: цилиндры, пригодные для работы в широком диапазоне давлений, комбинируемые в многочисленных конфигурациях для достижения требуемого расхода и давления. Моделирование конфигураций выполняется с помощью Ariel 7 Performance Software.

Материалы

• Картер из серого чугуна: ковкий коленчатый вал из стали, направляющая крейцкопфа из серого чугуна, триметаллические коренные подшипники.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллические шатунные подшипники, болты класса 8.

Характеристики / технические спецификации

• Модели: JGN и JGQ (доступны в конфигурациях 1-throw и 2-throw).
• Области применения: газлифт, АГНКС/заправка CNG, газовые разработки на месторождении и другие полевые применения.
• Опция цилиндров высокого давления.
• Поддержка трёхступенчатых конфигураций и формирование парков маломощных арендных установок.
• Материалы и ключевые размеры указаны в таблицах технических данных выше.
• Конфигурационное моделирование поддерживается с помощью Ariel 7 Performance Software.
