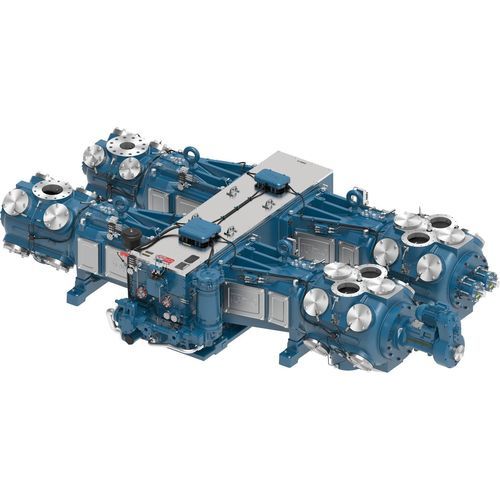

Компрессор переменная производительность KBC

поршневыйдля технологического газадля природного газа

Краткое описание
KBC/KBD/KBF — крупнорамные среднескоростные поршневые компрессоры Ariel, предназначенные для работы в паре с электродвигателями или двигателями на природном газе. Предназначены для проектов компрессии с высокой мощностью и большой производительностью: сбор и обработка природного газа, транспортировка и хранение по трубопроводам, технологические и промышленные газы, улавливание углерода и другие промышленные применения. Конструкция обеспечивает высокую удельную мощность при компактных габаритах, снижает вибрации и упрощает эксплуатацию и обслуживание для владельцев/операторов.

Особенности продукта

• Эффективные клапаны: пластинчатые клапаны, оптимизированные для современных скоростей, с неметаллическими уплотнениями в стандартной комплектации; подбор клапанов в соответствии с критериями низкой скорости клапана.
• Коленчатые валы для тяжелых условий: кованые стальные коленчатые валы, обработанные с высокой точностью, с интегрированными противовесами, произведенные Ariel.
• Переработанные направляющие опоры: надежные наклонные направляющие «KB-style» со сквозной болтовой крепежной системой для повышения жесткости и прочности.
• Универсальные цилиндры: цилиндры, пригодные для широкого диапазона давлений и комбинируемые в многочисленные конфигурации; для моделирования и конфигурирования используется программное обеспечение Ariel 7.

Материалы

• Картер из серого чугуна: кованый стальной коленчатый вал, направляющая крестовины из серого чугуна, бронзовый упорный подшипник, триметаллический главный подшипник.
• Крестовина из ковкого чугуна: палец крестовины из легированной стали.
• Шатун из кованой стали: бронзовая втулка пальца крестовины, триметаллический шатунный подшипник, болты натяжения класса 8.

Технические данные — 2-рядный
KBC | KBD | KBF
Номинальная мощность (BHP): 2 400 | 2 400 | 2 400
Ход (in): 7.0 | 6.0 | 5.0
Макс. обороты: 1 000 | 1 200 | 1 400
Скорость поршня (FPM): 1 167 | 1 200 | 1 167
Диаметр шатуна (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шатун (lbs): 132 000 | 132 000 | 132 000
Растяжение (lbs): 66 000 | 66 000 | 66 000
Сжатие (lbs): 69 000 | 69 000 | 69 000
Средняя масса (lbs): 16 300 | 16 300 | 16 300
Макс. длина (in): 64 | 64 | 64
Номинальная ширина (in): 185 | 185 | 185
Центр коленчатого вала (in): 21 | 21 | 21

Технические данные — 4-рядный
KBC | KBD | KBF
Номинальная мощность (BHP): 4 800 | 4 800 | 4 800
Ход (in): 7.0 | 6.0 | 5.0
Макс. обороты: 1 000 | 1 200 | 1 400
Скорость поршня (FPM): 1 167 | 1 200 | 1 167
Диаметр шатуна (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шатун (lbs): 132 000 | 132 000 | 132 000
Растяжение (lbs): 66 000 | 66 000 | 66 000
Сжатие (lbs): 69 000 | 69 000 | 69 000
Средняя масса (lbs): 33 600 | 33 600 | 33 600
Макс. длина (in): 115 | 115 | 115
Номинальная ширина (in): 185 | 185 | 185
Центр коленчатого вала (in): 21 | 21 | 21

Технические данные — 6-рядный
KBC | KBD | KBF
Номинальная мощность (BHP): 7 200 | 7 200 | 7 200
Ход (in): 7.0 | 6.0 | 5.0
Макс. обороты: 1 000 | 1 200 | 1 400
Скорость поршня (FPM): 1 167 | 1 200 | 1 167
Диаметр шатуна (in): 2.5 | 2.5 | 2.5
Суммарная нагрузка на шатун (lbs): 132 000 | 132 000 | 132 000
Растяжение (lbs): 66 000 | 66 000 | 66 000
Сжатие (lbs): 69 000 | 69 000 | 69 000
Средняя масса (lbs): 50 050 | 50 050 | 50 050
Макс. длина (in): 158 | 158 | 158
Номинальная ширина (in): 185 | 185 | 185
Центр коленчатого вала (in): 21 | 21 | 21

Характеристики / технические спецификации

• Серия: KBC / KBD / KBF
• Номинальная мощность по рядам: 2-рядный — 2 400 л.с.; 4-рядный — 4 800 л.с.; 6-рядный — 7 200 л.с.
• Ход поршня (KBC / KBD / KBF): 7.0" / 6.0" / 5.0"
• Макс. обороты (KBC / KBD / KBF): 1 000 / 1 200 / 1 400 об/мин
• Диаметр шатуна: 2.5 in
• Суммарная нагрузка на шатун: 132 000 lbs; растяжение — 66 000 lbs; сжатие — 69 000 lbs
• Средняя масса по рядам: 2-рядный — 16 300 lbs; 4-рядный — 33 600 lbs; 6-рядный — 50 050 lbs
• Макс. длина по рядам: 2-рядный — 64 in; 4-рядный — 115 in; 6-рядный — 158 in
• Номинальная ширина: 185 in. Центр коленчатого вала: 21 in.
