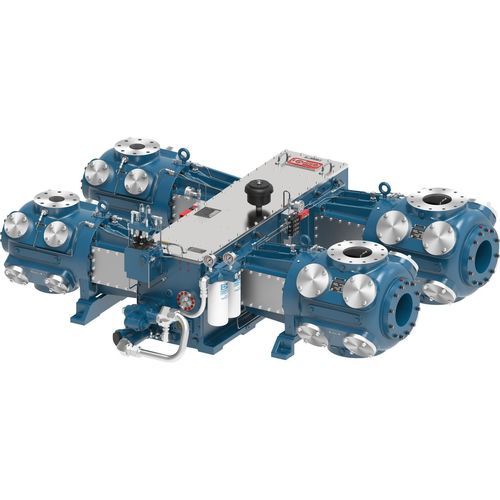

Компрессор переменная производительность JGJ

поршневыйдля природного газаэлектрический

Обзор
Компрессоры JGJ компании Ariel — это разделяемые поршневые компрессоры среднего класса, предназначенные для сбора газа и подкачки топливного газа на скважинах средней производительности. Они обеспечивают компактную высокоскоростную работу с коротким ходом и высокой нагрузкой на шток относительно занимаемой площади.

Применение

• Подкачка (дожим) топливного газа
• Сбор газа на промыслах
• Привод электрическим двигателем или двигателем на природном газе

Особенности продукта

• Эффективные клапаны: пластинчатые клапаны для современных скоростей, стандартно с неметаллическими уплотнениями; подбор клапанов для минимизации скорости клапанов.
• Прецизионные вкладыши подшипников: триметаллические коренные и шатунные вкладыши, обработанные с высокими допусками.
• Жёсткие шатуны: кованые шатуны с четырьмя болтами и усиленным двутавровым (I) сечением для большой нагрузки на шток.

Материалы

• Картер из серого чугуна: кованый стальной коленчатый вал, направляющая крейцкопфа из серого чугуна, бронзовый упорный подшипник, триметаллический коренной подшипник.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Кованая стальная штанга: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса 8.

Цилиндры и конфигурация
Ariel производит универсальные конструкции цилиндров, работающие в широком диапазоне давлений и комбинируемых в многочисленные конфигурации для обеспечения требуемого объёма и давления газа. Для моделирования и подбора конфигураций используется программное обеспечение Ariel 7 Performance.

Технические данные — Конфигурация 2
JGJ — Номинальная мощность: 620
Ход (in): 3.5
Макс. об/мин: 1,800
Скорость поршня: 1,050
Диаметр штанги (in): 1.5
Общая нагрузка на штангу (lbs): 42,000
Растяжение (lbs): 21,000
Сжатие (lbs): 23,000
Средний вес (lbs): 4,800
Макс. длина (in): 41
Номинальная ширина (in): 104
Центр линии коленвала (in): 12

Технические данные — Конфигурация 4
JGJ — Номинальная мощность: 1,240
Ход (in): 3.5
Макс. об/мин: 1,800
Скорость поршня: 1,050
Диаметр штанги (in): 1.5
Общая нагрузка на штангу (lbs): 42,000
Растяжение (lbs): 21,000
Сжатие (lbs): 23,000
Средний вес (lbs): 9,600
Макс. длина (in): 78
Номинальная ширина (in): 104
Центр линии коленвала (in): 12

Технические данные — Конфигурация 6
JGJ — Номинальная мощность: 1,860
Ход (in): 3.5
Макс. об/мин: 1,800
Скорость поршня: 1,050
Диаметр штанги (in): 1.5
Общая нагрузка на штангу (lbs): 42,000
Растяжение (lbs): 21,000
Сжатие (lbs): 23,000
Средний вес (lbs): 14,400
Макс. длина (in): 108
Номинальная ширина (in): 104
Центр линии коленвала (in): 12

Технические характеристики

• Модель / Обозначение: JGJ
• Варианты конфигурации: 2, 4, 6 throws
• Номинальная мощность (2 / 4 / 6): 620 / 1,240 / 1,860
• Ход поршня: 3.5 in
• Максимальные обороты: 1,800 rpm
• Скорость поршня: 1,050 (единицы как представлены)
• Диаметр штанги: 1.5 in
• Общая нагрузка на штангу: 42,000 lbs
• Растяжение: 21,000 lbs
• Сжатие: 23,000 lbs
• Средний вес (2 / 4 / 6): 4,800 lbs / 9,600 lbs / 14,400 lbs
• Макс. длина (2 / 4 / 6): 41 in / 78 in / 108 in
• Номинальная ширина: 104 in
• Центр линии коленвала: 12 in
• Материалы: картер из серого чугуна, кованый стальной коленчатый вал, крейцкопф из ковкого чугуна, кованые шатуны, триметаллические подшипники, бронзовые втулки
