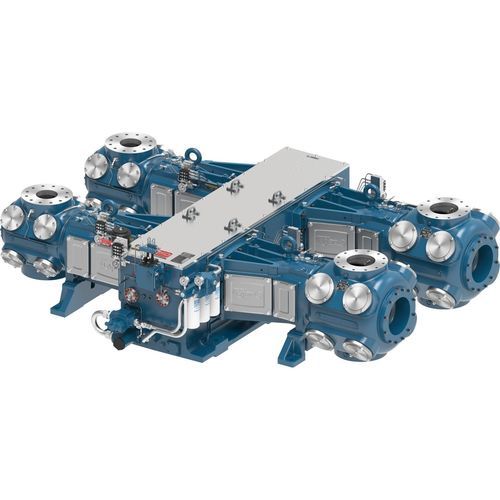

Компрессор переменная производительность KBE

для природного газаэлектрическийстационарный

Описание
Ariel KBE — среднеразмерный разделяемый поршневой компрессор, разработанный, изготовленный и поддерживаемый для требований рынков сбора природного газа и аренды компрессоров. Доступен в нескольких конфигурациях цилиндров на рамах с двумя или четырьмя ходами; сочетает повышенную нагрузку на шток и жесткость конструкций серии KB с экономичностью цилиндров серии E. Прочность и универсальность делают KBE подходящим для арендных парков компрессоров.

Ключевые особенности

• Коленчатые валы для тяжелых условий: кованая стальная прецизионно обработанная коленчатая виля, с интегрированными противовесами, изготовленная специально компанией Ariel.
• Полная циркуляция смазки под давлением: насос смазочного масла, приводимый в действие рамой, подаёт охлаждённое масло через фильтр полного потока ко всем подвижным компонентам рамы; распределительный блок подаёт дозированное масло к цилиндровым гильзам и манжетам штоков.
• Надёжный картер: усиленная литая основа из серого чугуна с ребрами и съёмной алюминиевой верхней крышкой Ariel для длительного срока службы и удобства обслуживания.
• Инновационные цилиндры: универсальные цилиндры, рассчитанные на широкий диапазон давлений с клапанами, которые уравновешивают надёжность и производительность; могут комбинироваться сотнями конфигураций и моделироваться в Ariel 7 Performance Software.

Материалы

• Картер из серого чугуна: кованая стальная коленчатая виля, направляющая крейцкопфа из серого чугуна, бронзовый упорный подшипник, триметаллический коренной подшипник.
• Крейцкопф из ковкого чугуна: палец крейцкопфа из легированной стали.
• Шатун из кованой стали: бронзовая втулка пальца крейцкопфа, триметаллический шатунный подшипник, болты класса 8.

2-рядный — ключевые данные
KBE
Номинальная мощность: 1,300
Ход (in): 5 (127 mm)
Макс обороты: 1,500
Скорость поршня: 1,167
Диаметр штока (in): 2.0 (51 mm)
Суммарная нагрузка на шток (lbs): 74,000
Растяжение (lbs): 37,000
Сжатие (lbs): 40,000
Средний вес (lbs): 7,400
Макс длина (in): 58 (1,473 mm)
Номинальная ширина (in): 169 (4,293 mm)
Высота оси коленвала (in): 17 (432 mm)

4-рядный — ключевые данные
KBE
Номинальная мощность: 2,600
Ход (in): 5 (127 mm)
Макс обороты: 1,500
Скорость поршня: 1,167
Диаметр штока (in): 2.0 (51 mm)
Суммарная нагрузка на шток (lbs): 74,000
Растяжение (lbs): 37,000
Сжатие (lbs): 40,000
Средний вес (lbs): 17,000
Макс длина (in): 101 (2,565 mm)
Номинальная ширина (in): 169 (4,293 mm)
Высота оси коленвала (in): 17 (432 mm)

Дополнительные замечания
Целевые области применения: сбор природного газа и аренда компрессорного оборудования; доступен в нескольких конфигурациях цилиндров на рамах с двумя или четырьмя ходами.

Характеристики / технические спецификации

• Модель: KBE
• Область применения: сбор природного газа и аренда компрессорного оборудования
• Конфигурации: 2-рядный и 4-рядный
• Номинальная мощность: 1,300 (2-рядный) / 2,600 (4-рядный)
• Ход: 5 in (127 mm)
• Макс обороты: 1,500
• Скорость поршня: 1,167
• Диаметр штока: 2.0 in (51 mm)
• Суммарная нагрузка на шток: 74,000 lbs (329 kN)
• Растяжение: 37,000 lbs (165 kN)
• Сжатие: 40,000 lbs (178 kN)
• Средний вес (2-рядный): 7,400 lbs (3,357 kg)
• Средний вес (4-рядный): 17,000 lbs (7,711 kg)
• Макс длина: 58 in (2-рядный) / 101 in (4-рядный)
• Номинальная ширина: 169 in (4,293 mm)
• Высота оси коленвала: 17 in (432 mm)
