Спиральный зубчато-реечный привод MSTMQ03010-DIN8
закаленныйлинейный

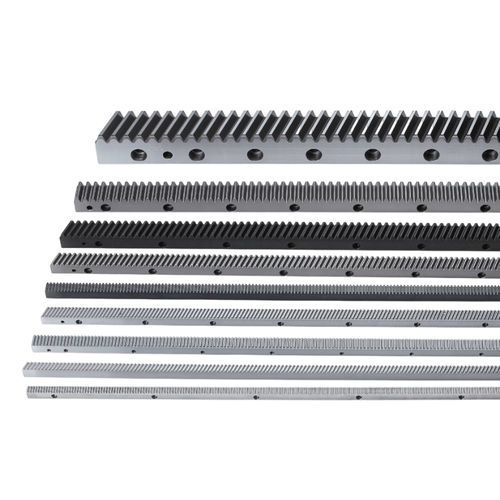

Спиральный зубчато-реечный привод - MSTMQ03010-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - закаленный / линейный
Спиральный зубчато-реечный привод - MSTMQ03010-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - закаленный / линейный
Спиральный зубчато-реечный привод - MSTMQ03010-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - закаленный / линейный - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Yuan Yi Chang Machinery Co., Ltd. (YYC)

Характеристики

Ряд зубцов
спиральный
Другие характеристики
линейный, закаленный
Длина

МАКС.: 1 017,88 mm
(40,074 in)

МИН.: 960 mm
(37,795 in)

Описание

Обзор
  • Зубчатая рейка с прямыми зубьями для линейной передачи мощности и позиционирования
  • Код изделия: MSTMQ03010-DIN8
  • Материал: SCM440, закалка и отпуск (твердость HRC20-28)
  • Обработка зубьев: фрезерование; Класс точности: DIN 8


Технические данные
  • Модуль (M): 3
  • Число зубьев (Z): 108
  • Длина (L): 1017,88 мм (диапазон 960–1017,88 мм)
  • Ширина (B): 30 мм
  • Высота (A0): 29 мм; Высота нитки зуба (A1): 26 мм
  • D: 63,62 мм; I: 127,23 мм
  • Количество отверстий: 8; ød1: 10 мм; øD: 15 мм; E: 9 мм; D1: 34,4 мм; I1: 949,1 мм; ød2: 7,7 мм
  • Фаска (f): 2 мм; Общая погрешность шага (Fp): 0,100 мм
  • Диапазон макс. силы подачи: ≤10 кН; Макс. сила подачи: 2,31 кН
  • Вес: 6,2 кг


Применение и совместимость
  • Разработана для линейных приводов, станков и автоматизации, требующих средне-высокой точности (DIN 8)
  • Совместима с шестернями модуля 3 и конструкциями с проходным креплением (8 отверстий)
