Спиральный зубчато-реечный привод MSTMQ02020-DIN8
закаленныйлинейный

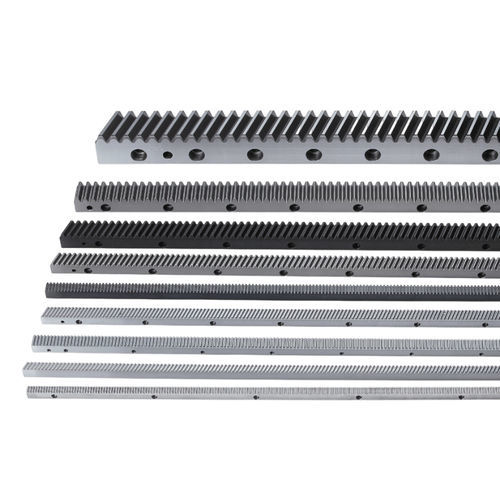

Спиральный зубчато-реечный привод - MSTMQ02020-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - закаленный / линейный
Спиральный зубчато-реечный привод - MSTMQ02020-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - закаленный / линейный
Спиральный зубчато-реечный привод - MSTMQ02020-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - закаленный / линейный - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Yuan Yi Chang Machinery Co., Ltd. (YYC)

Характеристики

Ряд зубцов
спиральный
Другие характеристики
линейный, закаленный
Длина

МИН.: 1 920 mm
(75,591 in)

МАКС.: 2 035,75 mm
(80,148 in)

Описание

Описание продукта
Реечная передача MSTMQ02020-DIN8 — прямая зубчатая рейка из SCM440, прошедшая термообработку (закалка и отпуск) до твердости HRC20-28. Зубья фрезерованы для обеспечения точного зацепления. Предназначена для приводов «реечная передача—шестерня» и линейных перемещений, соответствует классу точности DIN 8.

Технические данные
Код изделия: MSTMQ
Модель: MSTMQ02020-DIN8
Модуль (M): 2
Профиль зуба: Прямые зубья
Обработка зубьев: Фрезеровка
Материал: SCM440
Термообработка: Закалка и отпуск (HRC20-28)
Качество (Q): DIN 8
Диапазон длины (L): 1920 - 2035,75 мм
Длина (L): 2010,62 мм
Число зубьев (Z): 320
Ширина (B): 25 мм
Высота (A0): 24 мм
Высота делительной линии (A1): 22 мм
D: 62,83 мм
I: 125,66 мм
Число отверстий: 16
ø d1: 7 мм
ø D: 11 мм
D1: 31,3 мм
I1: 1948 мм
ø d2: 5,7 мм
Фаска (f): 2 мм
Суммарная погрешность шага (Fp): 0,200 мм
Диапазон макс. силы подачи: ≤10 kN
Макс. сила подачи: 1,31 kN
Вес: 8,4 кг
Единица: мм

Характеристики / Технические параметры
  • Модель: MSTMQ02020-DIN8
  • Серия: MSTMQ
  • Модуль: 2
  • Материал: SCM440
  • Термообработка: Закалка и отпуск (Твердость HRC20-28)
  • Профиль зуба: Прямые зубья
  • Обработка зубьев: Фрезеровка
  • Качество: DIN 8
  • Диапазон длины: 1920 - 2035,75 мм
  • Длина (L): 2010,62 мм
  • Число зубьев (Z): 320
  • Ширина (B): 25 мм
  • Вес: 8,4 кг
  • Единица: мм
