Спиральный зубчато-реечный привод CHTGH05020-DIN7
выпрямленный

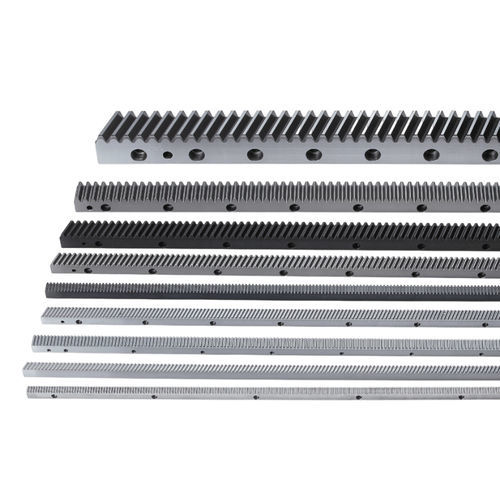

Спиральный зубчато-реечный привод - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - выпрямленный
Спиральный зубчато-реечный привод - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - выпрямленный
Спиральный зубчато-реечный привод - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - выпрямленный - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Yuan Yi Chang Machinery Co., Ltd. (YYC)

Характеристики

Ряд зубцов
спиральный
Другие характеристики
выпрямленный
Длина

МАКС.: 2 035,75 mm
(80,148 in)

МИН.: 1 920 mm
(75,591 in)

Описание

Обзор продукта
Косозубая зубчатая рейка для промышленной передачи мощности. Материал: S50C / S45C. Угол правой винтовой линии: 19°31'42". Зубья закалены и шлифованы; изделие шлифовано со всех сторон после закалки. Термическая обработка: закалена HRC50-55.

Технические данные
Код продукта: CHTGH
Модуль (M): 5
Число зубьев (Z): 120
Длина (L): 2000.00 мм (диапазон 1920 - 2035.75 мм)
Ширина (B): 49 мм
Высота (A0): 39 мм
Высота делительной линии (A1): 34 мм
Угол правой винтовой линии (β): 19°31'42"
Вес: 26.0 кг
Макс. сила подачи: 41.37 кН (диапазон 30 - 50 кН)

Ключевые характеристики
  • Профиль зуба: косой
  • Материал: S50C / S45C
  • Термическая обработка: закалена (HRC50-55)
  • Обработка зубьев: шлифование
  • Качество: DIN 7
  • Модуль: 5
  • Диапазон длины: 1920 - 2035.75 мм
  • Число зубьев: 120
  • Размеры: D 62.5 мм / I 125 мм / ød1 14 мм / øD 20 мм / D1 37.5 мм / ød2 11.7 мм
  • Скос (f): 3 мм
  • Суммарная ошибка шага (Fp): 0.068
  • Единица: мм
