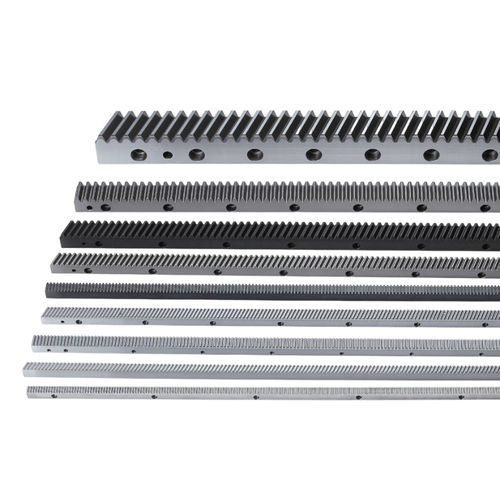

Спиральный зубчато-реечный привод CHTMH08020-DIN10
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Ряд зубцов
- спиральный
- Длина
1 920 mm
(75,591 in)
Описание
Обзор продукта
Технические данные
Характеристики / Технические спецификации
- Тип: Секция косозубой передачи для промышленной трансмиссии
- Материал: S50C
- Угол правой винтовой линии: 19°31'42"
- Термообработка: Закалена (HRC50-55)
- Обработка зубьев: Фрезерование; зубья закалены и пескоструйны
Технические данные
- Профиль зуба: Косозубый
- Код продукта: CHTMH
- Модуль (M): 8
- Обработка зубьев: Фрезерование
- Термообработка: Закалена
- Качество (Q): DIN 10
- Материал: S50C
- Диапазон длины (L): 1920-2035.75 mm
- Длина (L): 1920.00 mm
- L2: 28.0 mm
- Число зубьев (Z): 72
- Ширина (B): 79 mm
- Высота (A0): 79 mm
- Высота вершинной линии (A1): 71 mm
- D: 60 mm
- I: 120 mm
- Число отверстий (N°): 16
- A: 25 mm
- ød1: 22 mm
- øD: 33 mm
- E: 21 mm
- D1: 120 mm
- I1: 1680 mm
- ød2: 19.7 mm
- Скос (f): 4 mm
- Общая погрешность шага (Fp): 0.400 mm
- Диапазон макс. силы подачи (kN): 50-100 kN
- Макс. сила подачи (kN): 86.30 kN
- Вес (kg): 82.0
- Угол правой винтовой линии (β): 19°31'42"
- Единица: mm
Характеристики / Технические спецификации
- Модель / Ссылка: CHTMH08020-DIN10
- Код продукта: CHTMH
- Модуль: 8
- Материал: S50C
- Термообработка: Закалена (HRC50-55)
- Обработка зубьев: Фрезерование; зубья закалены и пескоструйны
- Качество: DIN 10
- Длина (L): 1920.00 mm (Диапазон: 1920-2035.75 mm)
- Число зубьев: 72
- Ширина (B): 79 mm
- Вес: 82.0 kg
- Угол правой винтовой линии: 19°31'42"
- Единица: mm
