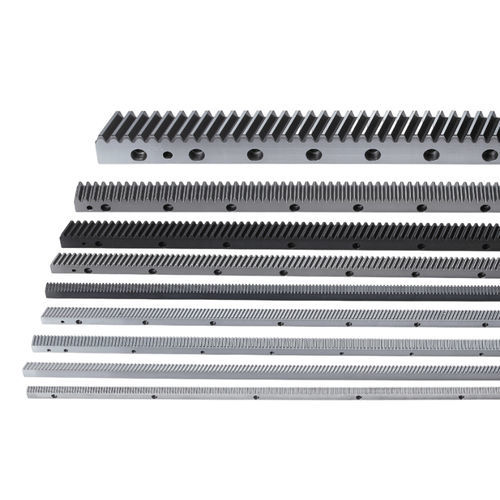

Выпрямленный зубчато-реечный привод CHTGH04020-DIN6

точный

Обзор продукта
Серия CHTGH-DIN6 — шлифованная косозубая рейка из материала S50C. Имеет правую винтовую нарезку с углом 19°31′42″, закалку индукцией до HRC 50–55 и шлифовку зубьев и всех сторон после закалки. Общая погрешность шага на метр контролируется на уровне 0,048 мм (при 25°C). Предназначена для промышленных приводных систем с высокими требованиями к моменту и низкому уровню шумов.

Технические данные (таблица)
Профиль зуба: Косозубый
Код изделия: CHTGH
Модуль (M): 4
Обработка зубьев: Шлифовка зубьев
Термообработка: Закалка (HRC50-55)
Качество (Q): DIN 6
Материал: S50C
Диапазон длин (L): 1920–2035.75 мм
Длина (L): 2000.00 мм
L2: 13.8 мм
Число зубьев (Z): 150
Ширина (B): 39 мм
Высота (A0): 39 мм
Высота вершинной линии (A1): 35 мм
D: 62.5 мм
I: 125 мм
Число отверстий: 16
A: 12 мм
ød1: 10 мм
øD: 15 мм
E: 9 мм
D1: 33.3 мм
I1: 1933.4 мм
ød2: 7.7 мм
Фаска (f): 2 мм
Общая погрешность шага (Fp): 0.048 мм (на м)
Диапазон максимально допустимой силы подачи (kN): 10–30 kN
Максимальная сила подачи (kN): 28.26 kN
Вес (KG): 21.6 кг
Правый винтовой угол (β): 19°31′42″

Единица
mm

Характеристики / технические спецификации

• Профиль зуба: Косозубый
• Код изделия: CHTGH
• Модуль (M): 4
• Обработка зубьев: Шлифование зубьев
• Термообработка: Закалка (HRC50-55)
• Качество: DIN 6
• Материал: S50C
• Диапазон длин: 1920–2035.75 мм
• Указанная длина: 2000.00 мм
• L2: 13.8 мм
• Число зубьев: 150
• Ширина (B): 39 мм
• Высота (A0): 39 мм
• Высота вершинной линии (A1): 35 мм
• D: 62.5 мм
• I: 125 мм
• Число отверстий: 16
• A: 12 мм
• ød1: 10 мм
• øD: 15 мм
• E: 9 мм
• D1: 33.3 мм
• I1: 1933.4 мм
• ød2: 7.7 мм
• Фаска (f): 2 мм
• Общая погрешность шага (Fp): 0.048 мм (на м)
• Диапазон макс. силы подачи: 10–30 kN
• Макс. сила подачи: 28.26 kN
• Вес: 21.6 кг
• Правый винтовой угол (β): 19°31′42″
