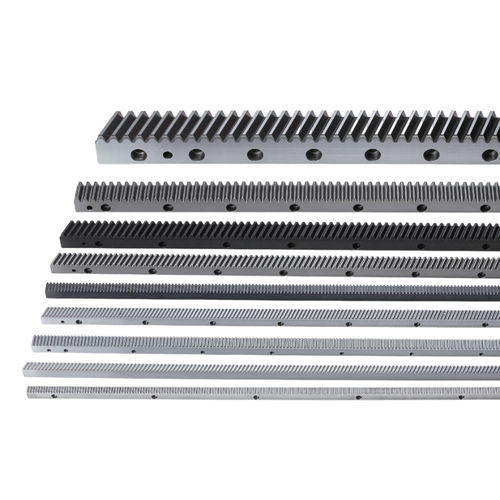

Спиральный зубчато-реечный привод CHTGH06020-DIN6

из сталивыпрямленныйточный

Обзор
CHTGH06020-DIN6 — косозубая шлифованная зубчатая рейка из стали S50C. Зубья индукционно закалены (HRC50-55) и после закалки подвергаются шлифовке зубьев и шлифовке со всех сторон. Правый угол винтовой линии: 19°31'42". Суммарная погрешность шага контролируется на уровне Fp /2000 ≦ 0,048 мм при температуре 25°C. Предназначена для прецизионных линейных передач в тяжелых CNC-системах и автоматике, где важны низкий шум и высокая грузоподъёмность.

Технические данные
Профиль зуба: Косозубый
Код продукта: CHTGH
Модуль (M): 6
Обработка зубьев: Шлифованные зубья
Термообработка: Закалка (HRC50-55)
Класс (Q): DIN 6
Материал: S50C
Диапазон длин (L): 1920-2035.75 mm
Длина (L): 2000.00 mm
L2: 20.9 mm
Число зубьев (Z): 100
Ширина (B): 59 mm
Высота (A0): 49 mm
Высота делительной линии (A1): 43 mm
D: 62.5 mm
I: 125 mm
Число отверстий (N°): 16
A: 16 mm
ød1: 18 mm
øD: 26 mm
E: 17 mm
D1: 37.5 mm
I1: 1925 mm
ød2: 15.7 mm
Фаска (f): 3 mm
Суммарная погрешность шага (Fp): 0.048 mm
Диапазон макс. силы подачи (kN): 50-100 kN
Макс. сила подачи (kN): 66.24 kN
Вес (KG): 37.5 kg
Правый угол винтовой линии (β): 19°31'42"
Температура измерения: 25°C

Характеристики / технические спецификации

• Серия: CHTGH-DIN6
• Модуль: 6
• Материал: S50C
• Термообработка: Индукционная закалка, твердость зубьев HRC50-55
• Обработка зубьев: Шлифовка зубьев и шлифовка со всех сторон после закалки (шероховатость фланцев ≈ Ra0.8)
• Точность: DIN 6 (суммарная погрешность шага Fp /2000 ≦ 0,048 мм)
• Диапазон длин: 1920 - 2035.75 mm (пример длины 2000.00 mm)
• Число зубьев: 100
• Ширина B: 59 mm; Вес: 37.5 kg
• Правый угол винтовой линии β: 19°31'42"
• Макс. сила подачи: диапазон 50-100 kN; единичное значение 66.24 kN
• Типичные применения: высокоточные CNC станки, лазерные резаки, гибочные машины, 5-осевые обрабатывающие центры, портальные/гантри системы, роботизированные оси
