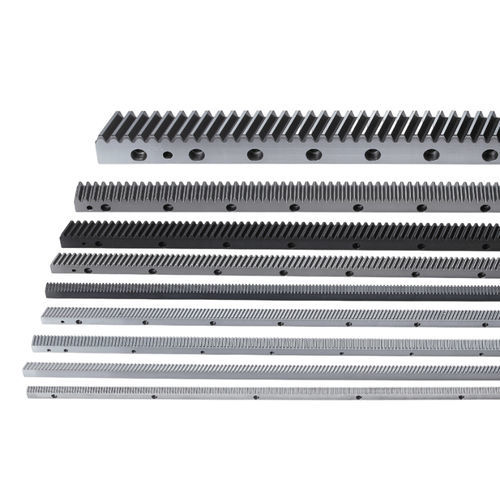

Спиральный зубчато-реечный привод CHTGH08005-DIN6

выпрямленныйточныйлинейный

Обзор продукта
Шлифованная косозубая рейка серии CHTGH из стали S50C. Правый угол винтовой линии: 19°31'42". Индукционная закалка, твердость зубьев HRC50-55. Зубья обработаны шлифовкой, рейка шлифована со всех сторон после закалки. Общая погрешность шага Fp ≤ 0.036 мм, измерено на образце 480 мм при 25°C. Изготовлено по точности DIN 6 для высокоточных линейных передач в промышленном оборудовании.

Технические данные

• Профиль зуба: Косой
• Код продукта: CHTGH
• Модуль (M): 8
• Обработка зубьев: Шлифовка зубьев
• Термообработка: Закалка (индукция)
• Качество (Q): DIN 6
• Материал: S50C
• Диапазон длины (L): 480 - 508.94 мм
• Длина (L): 480.00 мм
• L2: 28.0 мм
• Число зубьев (Z): 18
• Ширина (B): 79 мм
• Высота (A0): 79 мм
• Высота делительной линии (A1): 71 мм
• D: 60 мм
• I: 120 мм
• Число отверстий (N°): 4
• A: 25 мм
• ød1: 22 мм
• øD: 33 мм
• E: 21 мм
• D1: 120 мм
• I1: 240 мм
• ød2: 19.7 мм
• Фаска (f): 4 мм
• Общая погрешность шага (Fp): 0.036 мм
• Диапазон макс. силы подачи (kN): >100
• Макс. сила подачи (kN): 117.68
• Вес: 20.5 кг
• Правый угол винтовой линии (β): 19°31'42"
• Твердость: HRC50-55

Единица
mm

Особенности / характеристики

• Серия: CHTGH-DIN6
• Материал: среднеуглеродистая сталь S50C
• Термообработка: индукционная закалка, зуб HRC50-55
• Зубья и заготовка шлифуются после закалки (шлифовка со всех сторон)
• Шероховатость поверхности: Ra0.8 (типично)
• Точность: DIN 6, общая погрешность шага Fp ≤ 0.036 мм (измерено на образце 480 мм при 25°C)
• Модуль: 8
• Пример длины: 480.00 мм (диапазон 480 - 508.94 мм)
• Число зубьев: 18
• Правый винтовой угол: 19°31'42" (улучшенное зацепление, снижение шума и трения)
• Типичные применения: высокоточные CNC станки, деревообрабатывающие станки, лазерные резаки, гибочные машины, 5-осевые станки, портальные направляющие, оси роботов
• Макс. сила подачи: до 117.68 kN (диапазон >100 kN)
• Единица: mm
