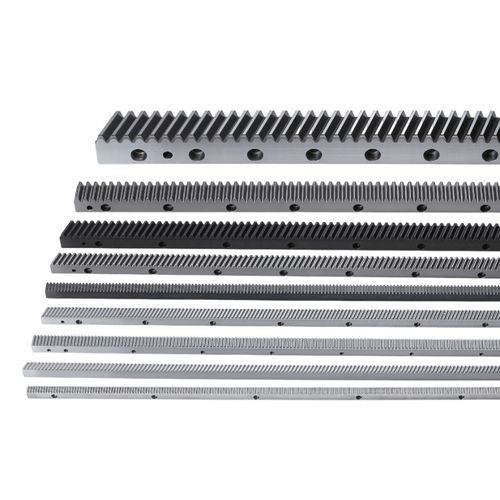

Спиральный зубчато-реечный привод CHTMH02020-DIN10

Краткое описание продукта Материал : S50C Угол спирали под прямым углом : 19°31'42" Закалка: твердость HRC50-55 Фрезерованные, закаленные и обработанные пескоструйным аппаратом зубья Технические данные Профиль зуба: Спиральный Код товара: CHTMH Модуль (M): 2 Обработка зубов: Фрезерованные Термообработка: Закалка Качество (Q): DIN 10 Материал: S50C Диапазон длины (L): 1920-2035.75 Длина (L): 2000.00 L2: 8.5 Количество. Зубцов (Z): 300 Ширина (B): 24 Высота (A0): 24 Высота линии питча (A1): 22 D: 62.5 I: 125 Количество. Отверстий (N°): 16 A: 8 ød1: 7 øD: 11 E: 7 D1: 31.7 I1: 1936.6 ød2: 5,7 Фаска (f): 2 Общая погрешность шага (Fp): 0.400 Диапазон максимального усилия подачи (кН): ≦10 Максимальное усилие подачи (кН): 6,48 Вес (кг): 8.2 Угол правой спирали (β): 19°31'42" единица измерения мм Caractéristiques / spécifications techniques

• Профиль зуба: Спиральный
• Код продукта: CHTMH
• Модуль (M): 2
• Обработка зубов: Фрезерованные
• Тепловая обработка: Закалка
• Качество (Q): DIN 10
• Материал: S50C
• Диапазон длин (L): 1920-2035.75 мм
• Длина (L): 2000.00 мм
• L2: 8.5 мм
• Количество зубьев (Z): 300
• Ширина (B): 24 мм
• Высота (A0): 24 мм
• Высота линии шага (A1): 22 мм
• D: 62,5 мм
• I: 125 мм
• Количество отверстий (N°): 16
• A: 8 мм
• ød1: 7 мм
• øD: 11 мм
• E: 7 мм
• D1: 31,7 мм
• I1: 1936,6 мм
• ød2: 5,7 мм
• Камфер (f): 2 мм
• Общая ошибка шага (Fp): 0.400
• Диапазон максимального усилия подачи (кН): ≦10
• Максимальное усилие подачи (кН): 6,48
• Вес (кг): 8,2
• Угол спирали правой руки (β): 19°31'42"
