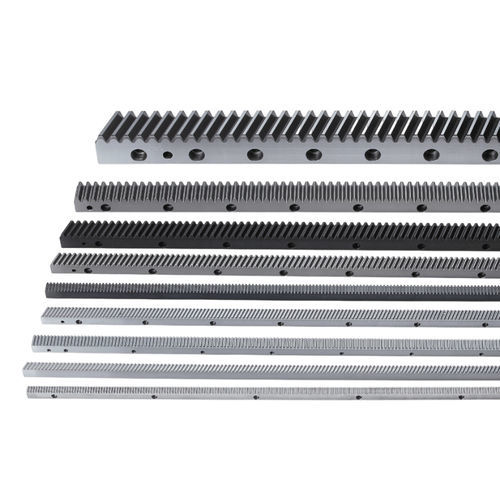

Спиральный зубчато-реечный привод CHTMH02010-DIN10
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Ряд зубцов
- спиральный
- Длина
1 000 mm
(39,37 in)
Описание
Описание продукта
Технические данные
Единицы
- Тип: Косозубое зубчатое колесо
- Код изделия: CHTMH02010-DIN10
- Материал: S50C
- Угол правой винтовой линии: 19°31'42"
- Термообработка: Закалено (HRC50-55)
- Поверхностная обработка: Зубья фрезерованы; зубья закалены и пескоструйны
Технические данные
- Профиль зуба: Косозубый
- Модуль (M): 2
- Количество зубьев (Z): 150
- Длина (L): 1000.00 мм (диапазон 960-1017.88 мм)
- L2: 8.5 мм
- Ширина (B): 24 мм
- Высота (A0): 24 мм
- Высота верт. линии (A1): 22 мм
- D: 62.5 мм
- I: 125 мм
- Количество отверстий: 8
- ød1: 7 мм; øD: 11 мм; ød2: 5.7 мм
- D1: 31.7 мм; I1: 936.6 мм
- Скос (f): 2 мм
- Суммарная погрешность шага (Fp): 0.200
- Диапазон макс. силы подачи: ≤10 kN; Макс. сила подачи: 6.48 kN
- Вес: 4.1 кг
Единицы
- mm, kN, kg
