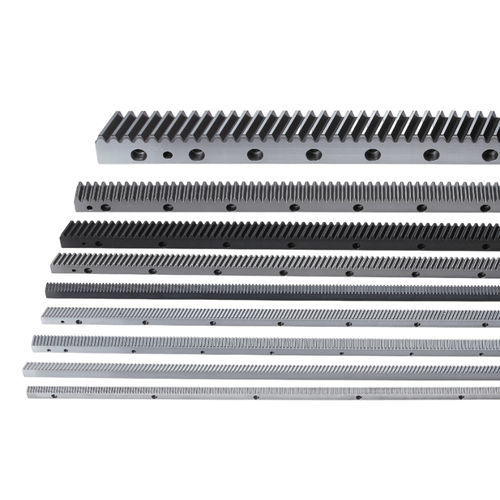

Спиральный зубчато-реечный привод CHTMH10010-DIN10
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Ряд зубцов
- спиральный
- Длина
1 000 mm
(39,37 in)
Описание
Краткое описание
Технические данные
Единица
mm
Характеристики / Технические характеристики
- Материал: S50C
- Угол правой винтовой нарезки: 19°31'42"
- Закалено: Твердость HRC50-55
- Отделка: Фрезерование, зубья закалены и пескоструйная обработка
Технические данные
- Профиль зуба: Косозубый
- Код изделия: CHTMH
- Модуль (M): 10
- Обработка зубьев: Фрезерование
- Термообработка: Закалено
- Качество (Q): DIN 10
- Материал: S50C
- Диапазон длин (L): 960-1017.88
- Длина (L): 1000.00
- L2: 35.1
- Число зубьев (Z): 30
- Ширина (B): 99
- Высота (A0): 99
- Высота делительной линии (A1): 89
- D: 62.5
- I: 125
- Число отверстий (N°): 8
- A: 32
- ød1: 33
- øD: 48
- E: 32
- D1: 125
- I1: 750
- ød2: 19.7
- Фаска (f): 5
- Общая погрешность шага (Fp): 0.200
- Диапазон макс. силы подачи (kN): ＞100
- Макс. сила подачи (kN): 135.18
- Вес (KG): 63.0
- Угол правой винтовой нарезки (β): 19°31'42"
Единица
mm
Характеристики / Технические характеристики
- Профиль зуба: Косозубый
- Код изделия: CHTMH
- Модуль (M): 10
- Материал: S50C
- Качество: DIN 10
- Длина (L): 1000.00 mm (Диапазон: 960-1017.88 mm)
- Число зубьев (Z): 30
- Ширина B: 99 mm
- Вес: 63.0 kg
