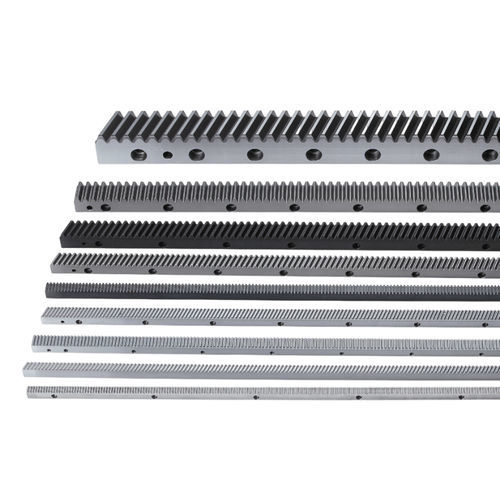

Спиральный зубчато-реечный привод CHTGH02010-DIN5

выпрямленныйточныйлинейный

Product overview
CHTGH02010-DIN5 — шлифованная косозубая рейка из стали S50C. Зубья термически упрочнены (HRC50-55) и шлифованы; планка шлифуется со всех сторон после закалки. Правый угол винтовой зубчатой линии 19°31'42". Предназначена для линейной передачи высокой точности в температурно контролируемых CNC-станках, соответствующая точности DIN 5. Совокупная погрешность шага Fp/1000 ≤ 0,030 мм (при 25°C).

Technical data
Профиль зуба: Косой зуб
Код продукта: CHTGH
Модуль (M): 2
Обработка зубьев: Зубья закалены и шлифованы
Термообработка: Закалка (HRC50-55)
Качество (Q): DIN 5
Материал: S50C
Диапазон длины (L): 960-1017,88 мм
Длина (L): 1000,00 мм
L2: 8,5 мм
Число зубьев (Z): 150
Ширина (B): 24 мм
Высота (A0): 24 мм
Высота делительной линии (A1): 22 мм
D: 62,5 мм
I: 125 мм
Количество отверстий (N°): 8
A: 8 мм
ød1: 7 мм
øD: 11 мм
E: 7 мм
D1: 31,7 мм
I1: 936,6 мм
ød2: 5,7 мм
Фаска (f): 2 мм
Совокупная погрешность шага (Fp): 0,030
Диапазон макс. силы подачи (kN): ≦10
Макс. сила подачи (kN): 9,08
Вес (KG): 4,1
Правый винтовой угол (β): 19°31'42"

Unit
Единица: мм

Features / technical specifications

• Модель / Наименование: CHTGH02010-DIN5
• Код продукта: CHTGH
• Профиль зуба: Косой зуб (правый)
• Модуль (M): 2
• Материал: S50C (углеродистая сталь средней твердости)
• Термообработка: Закалка (HRC50-55, индукция)
• Обработка зубьев: Зубья закалены и шлифованы; планка шлифована со всех сторон
• Точность: DIN 5 (Совокупная погрешность шага Fp/1000 ≦ 0,030 мм при 25°C)
• Винтовой угол (β): 19°31'42" (правый)
• Длина: 1000,00 мм (диапазон 960–1017,88 мм)
• Число зубьев: 150
• Макс. сила подачи: 9,08 kN (диапазон ≤10 kN)
• Вес: 4,1 кг
• Типичное применение: высокоточные CNC-станки в среде с контролем температуры
