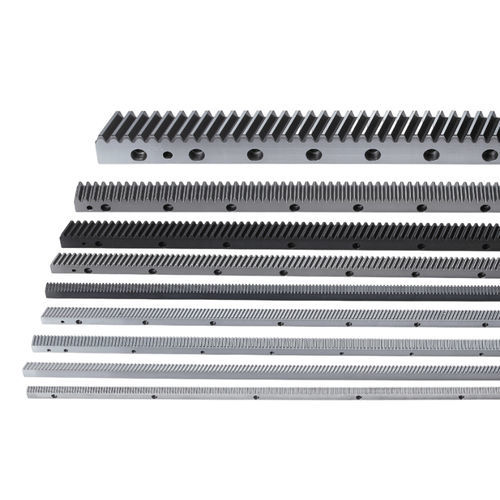

Спиральный зубчато-реечный привод CHTGH03020-DIN6

из углеродистой сталивыпрямленныйточный

Обзор продукта
Серия CHTGH-DIN6 — шлифованные рейки с геликоидным (косым) зубом из S50C. Правый угол винтовой нарезки: 19°31'42". Зубья индукционно закалены до HRC50-55 и шлифованы; рейка шлифована со всех сторон после закалки. Общая погрешность шага контролируется: Fp /2000 ≦ 0,046 мм при 25°C. Предназначена для высокомоментных и низкошумных линейных приводов в промышленных ЧПУ и системах автоматизации.

Технические данные
Профиль зуба: геликоидный (косозубый)
Код продукта: CHTGH03020-DIN6
Модуль (M): 3
Материал: S50C
Термическая обработка: индукционная закалка (зубья загартованы)
Обработка зубьев: шлифование
Класс точности (Q): DIN 6
Диапазон длин (L): 1920 - 2035,75 мм
Номинальная длина (L): 2000,00 мм
L2: 10,3 мм
Число зубьев (Z): 200
Ширина (B): 29 мм
Высота (A0): 29 мм
Высота делительной линии (A1): 26 мм
D: 62,5 мм
I: 125 мм
Количество отверстий (N°): 16
A: 9 мм
ød1: 10 мм
øD: 15 мм
E: 9 мм
D1: 35 мм
I1: 1930 мм
ød2: 7,7 мм
Фаска (f): 2 мм
Общая погрешность шага (Fp): 0,046 мм
Диапазон макс. силы подачи: 10 - 30 кН
Макс. сила подачи: 15,66 кН
Вес: 11,6 кг
Правый угол винтовой нарезки (β): 19°31'42"

Единица
mm

Особенности / технические характеристики

• Профиль зуба: геликоидный
• Код продукта: CHTGH
• Модуль (M): 3
• Материал: S50C (среднеуглеродистая сталь)
• Термообработка: индукционная закалка; зубья загартованы и шлифованы
• Класс точности: DIN 6
• Диапазон длин: 1920 - 2035,75 мм (пример 2000,00 мм)
• Число зубьев: 200
• Основные размеры: B=29 мм, A0=29 мм, A1=26 мм, D=62,5 мм, I=125 мм
• Монтажные/контрольные отверстия: количество 16, ød1=10 мм, ød2=7,7 мм, øD=15 мм, D1=35 мм
• Фаска (f): 2 мм
• Общая погрешность шага (Fp): 0,046 мм (Fp /2000 ≦ 0,046 мм при 25°C)
• Макс. сила подачи: диапазон 10-30 кН, макс. 15,66 кН
• Вес: 11,6 кг
• Правый угол винтовой нарезки (β): 19°31'42"
• Типичные применения: высококлассные ЧПУ станки, деревообрабатывающие станки, лазерные резаки, трубогибы, 5-осевые обрабатывающие центры, портальные системы, промышленные роботы
