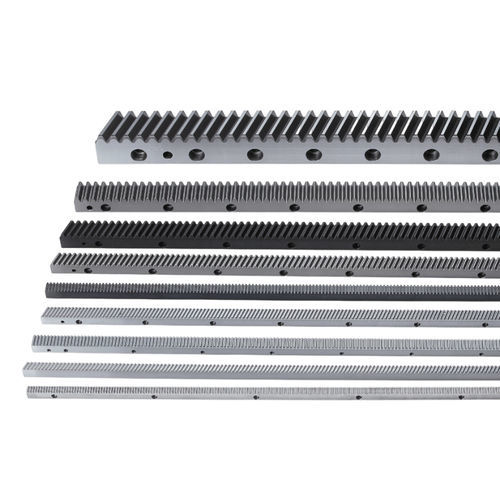

Спиральный зубчато-реечный привод CHTM06010-DIN8

Обзор продукции

• Эллические фрезерованные стойки
• Материал: S50C
• Угол спирали правой руки: 19°31'42"
• Обработка зубьев: Фрезерованные

Технические характеристики Профиль зуба: Спиральный Код товара: CHTM Модуль (M): 6 Обработка зубов: Фрезерованные Качество (Q): DIN 8 Материал: S50C Диапазон длины (L): 960-1017.88 Длина (L): 1000.00 L2: 20.9 Количество зубьев (Z): 50 Ширина (B): 59 Высота (A0): 49 Высота линии питча (A1): 43 D: 62.5 I: 125 Количество отверстий (N°): 8 A: 16 ød1: 18 øD: 26 E: 17 D1: 37.5 I1: 925 ød2: 15,7 Фаска (f): 3 Общая погрешность шага (Fp): 0.060 Диапазон максимального усилия подачи (кН): 10-30 Максимальное усилие подачи (кН): 10,89 Вес (кг): 18.8 Угол правой спирали (β): 19°31'42" единица измерения мм Caractéristiques / spécifications techniques

• Модуль: 6
• Материал: S50C
• Качество: DIN 8
• Длина: 1000,00 мм (Диапазон длины: 960-1017,88 мм)
• Количество зубьев: 50
• Ширина (B): 59 мм
• Высота (A0): 49 мм
• Высота линии шага (A1): 43 мм
• Вес: 18.8 KG
• Угол спирали правой руки: 19°31'42"
• Профиль зубьев: Helical
