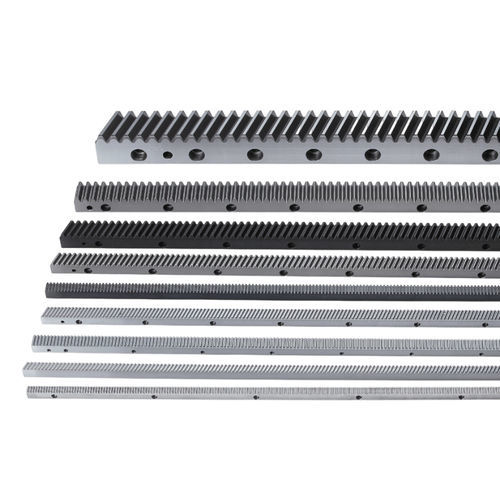

Спиральный зубчато-реечный привод CHTGH04010-DIN7
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Ряд зубцов
- спиральный
- Длина
МАКС.: 1 017,88 mm
(40,074 in)МИН.: 960 mm
(37,795 in)
Описание
Обзор продукта
Технические данные
Единицы
mm
Характеристики / Технические спецификации
- Материал: S50C / S45C
- Угол правой винтовой линии: 19°31′42″
- Термообработка: закалено (HRC50-55)
- Зубья: закалены и шлифованы
- Шлифовка со всех сторон после закалки
Технические данные
- Профиль зуба: косой (хеликальный)
- Код продукта: CHTGH
- Модуль (M): 4
- Обработка зубьев: шлифовка
- Термообработка: закалено
- Качество (Q): DIN 7
- Материал: S50C
- Диапазон длины (L): 960 - 1017.88 мм
- Длина (L): 1000.00 мм
- L2: 13.8 мм
- Число зубьев (Z): 75
- Ширина (B): 39 мм
- Высота (A0): 39 мм
- Высота делительной линии (A1): 35 мм
- D: 62.5 мм
- I: 125 мм
- Число отверстий (N°): 8
- A: 12 мм
- ød1: 10 мм
- øD: 15 мм
- E: 9 мм
- D1: 33.3 мм
- I1: 933.4 мм
- ød2: 7.7 мм
- Фаска (f): 2 мм
- Общая погрешность шага (Fp): 0.052 мм
- Диапазон макс. силы подачи: 10 - 30 kN
- Макс. сила подачи: 25.79 kN
- Вес: 10.8 кг
- Угол правой винтовой линии (β): 19°31′42″
Единицы
mm
Характеристики / Технические спецификации
- Профиль зуба: косой
- Код: CHTGH
- Модуль: 4
- Материал: S50C / S45C
- Качество: DIN 7
- Длина: 1000.00 мм (диапазон 960–1017.88 мм)
- Ширина B: 39 мм
- Число зубьев Z: 75
- Высота делительной линии A1: 35 мм
- Макс. сила подачи: 25.79 kN (диапазон 10–30 kN)
- Вес: 10.8 кг
