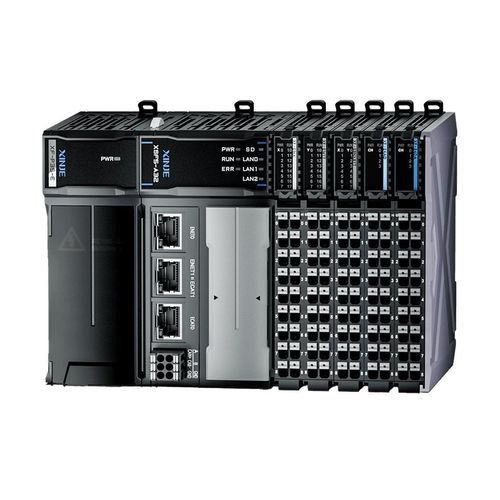

Многоосный контроллер движения XSF5 series

64 осиCANCANopen

Обзор
Серия XSF5 выполнена в блэйд‑форме и обеспечивает компактный модульный корпус, соответствует спецификациям PLCopen и стандарту IEC61131, поддерживает шесть языков программирования. Основной блок поддерживает локальное расширение до 32 XF‑модулей и обеспечивает производительное многокоординатное управление движением.

Характеристики продукта

• Blade‑конструкция обеспечивает компактный корпус
  • Меньший объём по сравнению с аналогичными 64‑осевыми продуктами; размер корпуса примерно на 70% меньше, чем у XDH-60A64-E.
• Высокая масштабируемость
  • Локальная поддержка подключения до 32 XF‑модулей расширения.
  • Новая высокоскоростная шина backplane поддерживает высокоскоростной счёт, выход импульсов, flying beat и коммуникационные модули.
• Простота отладки и обслуживания
  • Вся линейка XSF (главный блок и модули расширения) поддерживает самообновление прошивки.
  • Оснащён портом Type‑C для подключения к верхнему компьютеру; онлайн‑отладка возможна с помощью одного мобильного кабеля данных.
  • Поддержка импорта/экспорта данных оборудования и файлов проектов через USB‑накопители и TF‑карты (в разработке).
  • Стандартный слайд‑переключатель системы обеспечивает немедленную остановку PLC без отключения питания.
• Гибкое и открытое программирование
  • Поддерживает платформу Codesys и совместим с XINJE XS Studio.
  • Соответствует IEC61131 и спецификациям PLCopen.
  • XS Studio объединяет программирование PLC, визуальный HMI, безопасную PLC, реальное ядро контроллера, fieldbus и функции позиционного управления.
• Онлайн‑загрузка и симуляция
  • Поддерживает функции онлайн‑загрузки и онлайн‑симуляции для разработки и отладки.
• Мониторинг в реальном времени и сбор кривых
  • Обеспечивает обнаружение в реальном времени и сбор кривых данных для мониторинга и диагностики.
• Мульти‑сетевая совместная работа
  • Главный блок оснащён 3 × RJ45, 1 × CAN‑портом и 1 × RS485‑портом.
  • Поддерживает протоколы Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen и Modbus.
• Сеть по требованию
  • Второй порт RJ45 переключается между режимами ENET и ECAT для гибкой конфигурации сети.
• Продвинутые возможности управления двигателями
  • Управление по шине EtherCAT до 64 осей с короткими циклами синхронизации.
  • Поддержка многострочной, дуговой и спиральной интерполяции для многоосных платформ.
• Электронный кулачок
  • Электронный кулачок заменяет громоздкие механические кулачки для повышения точности и гибкости обработки; подходит для укупорочных машин, подушечных упаковщиков и выдувных формовочных машин.

Связанные преимущества и примечания

• Соответствует спецификациям PLCopen и поддерживает шесть языков программирования.
• Разработан для задач управления движением малого и среднего масштаба, передового производства и отраслей с комплексными технологическими процессами.

Характеристики / технические спецификации

• Серия: XSF5 series
• Конструкция: Blade‑тип, компактный модульный корпус
• Локальная ёмкость расширения: до 32 XF‑модулей расширения
• Backplane: новая высокоскоростная шина backplane (поддерживает высокоскоростной счёт, выход импульсов, flying beat, коммуникационные модули)
• Сетевые порты: 3 × RJ45, 1 × CAN‑порт, 1 × RS485‑порт
• Режимы сети: второй RJ45 переключаем между ENET и ECAT
• Поддерживаемые протоколы: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Управление движением: до 64 осей по шине EtherCAT; многострочная, дуговая и спиральная интерполяция
• Программирование и ПО: поддержка Codesys, XINJE XS Studio; соответствует IEC61131 и PLCopen
• Отладка и обслуживание: Type‑C порт для подключения к хосту, самообновление прошивки, поддержка импорта/экспорта USB/TF (в разработке)
• Безопасность / эксплуатация: стандартный слайд‑переключатель системы для немедленной остановки без отключения питания
• Прочее: поддержка электронного кулачка, функции онлайн‑загрузки и симуляции
