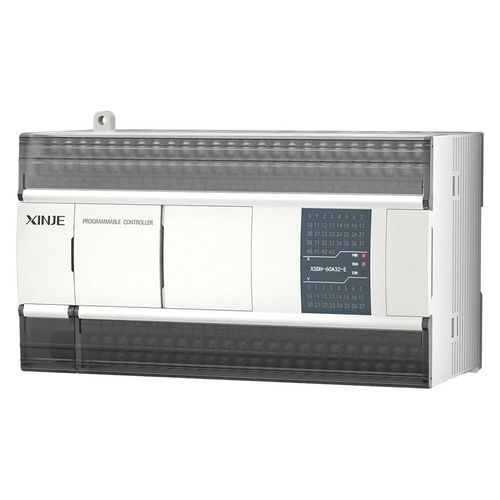

Компактная программируемая автоматическая система XSDH series

в сети EthernetModbusс интерфейсом Ethernet

Обзор
Компактный форм-фактор с полноценными функциями управления. Поддерживает спецификации программирования PLCopen, может использовать стандартные функциональные библиотеки и размещать собственные функциональные блоки и библиотеки инструкций. Поддерживает EtherCAT motion control, EtherCAT remote I/O и Ethernet-коммуникацию. Поддерживает 32 электронных кулачка и функцию онлайн-скачивания.

Поддержка платформы CODESYS

• Мощный программный инструмент для PLC-программирования.
• Поддержка стандарта IEC 61131-3.
• Обширные отраслевые библиотеки и разработка пользовательских библиотек.
• Совместимость с большинством основных полевых шин для обеспечения связи на уровне устройств.
• Предоставляет интерфейсы данных для HMI-устройств для обмена данными между сторонними клиентами и системами управления.
• Поддержка OPC UA для межплатформенной передачи данных в рамках концепций «умных» заводов и Industry 4.0.

Расширенные функции управления EtherCAT

• Разнообразное коммуникационное оборудование: Общается с широким спектром устройств, поддерживающих EtherCAT, включая распределённые I/O, сервоприводы, шаговые приводы и частотные преобразователи.
• Управление шиной многокоординатного движения: Поддерживает многокоординатную интерполяцию с режимами линейной, дуговой и спиральной интерполяции для распространённых многокоординатных платформ.
• Электронный кулачок: Заменяет механические кулачки электронными системами кулачков для повышения точности обработки и большей гибкости настройки; применяется в укупорочных машинах, машинах для упаковки «пиллоу» и выдувных автоматах.

Интегрированная система управления

• Стандартный RJ45 Ethernet-порт для эффективной сетевой коммуникации.
• Поддержка множества промышленных протоколов: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP и теговой коммуникации.
• Гибкие топологии сети с поддержкой линейной и звёздной разводки для упрощения прокладки кабелей.

Дополнительные возможности продукта

• Поддержка спецификаций PLCopen и множества стандартных функциональных библиотек.
• Функция онлайн-скачивания.
• Поддержка 32 электронных кулачков.
• Поддержка EtherCAT motion control и EtherCAT remote I/O.
• Поддержка интерфейса данных HMI для интеграции третьих сторон.

Технические характеристики

• Серия моделей: XSDH series
• Платформа программирования: CODESYS; поддержка IEC 61131-3
• PLCopen: Поддерживается (возможность ссылаться на стандартные библиотеки и разрабатывать пользовательские)
• Управление движением: EtherCAT motion control; поддержка многокоординатной интерполяции (линейная, дуговая, спиральная)
• Связь: EtherCAT, EtherCAT remote I/O, Ethernet (RJ45)
• Протоколы: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, теговая связь
• Электронные кулачки: 32 электронных кулачка
• Онлайн-скачивание: Да
• Интерфейс HMI: Предоставляет интерфейс данных HMI для интеграции третьих сторон
• Типичные применения: укупорочные машины, машины для упаковки «пиллоу», выдувные машины
