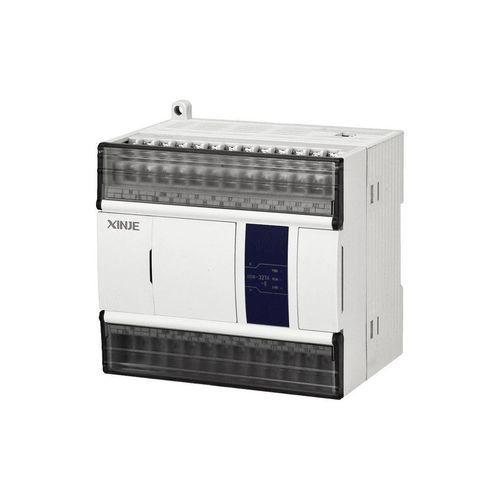

Контроллер движения 2 оси XDM series

RS-485USBдля полевой шины

Обзор
Помимо всех функций стандартного ПЛК, стандартный контроллер движения серии XDM обеспечивает примерно в 15 раз большую скорость обработки по сравнению с серией XC, расширенные внутренние ресурсы, двухосевую синхронизацию, линейную и дуговую интерполяцию, а также функции слежения. Поддерживает внешнюю SD-карту для хранения данных и расширяется за счёт правых/левых расширительных модулей и платы расширения BD.

Основные функции и конфигурации

• Ёмкость программы: 512 KB – 1,5 MB
• Время выполнения инструкции: 0,02 – 0,05 μs
• Максимум точек ввода/вывода: до 572
• Поддержка последовательного управления ввода/вывода
• Высокоскоростная загрузка по USB (до 12 Mbps)

Управление движением

• Линейная интерполяция и дуговая интерполяция
• Функция слежения (follow-up)
• Двухосевая синхронизация (синхронизированное перемещение двух осей)

Высокоскоростные входы и выходы

• Импульсные выходы: 4–10 каналов при 100 kHz
• Высокоскоростной счёт: 4–10 каналов (однофазно макс. 80 kHz; фаза AB макс. 50 kHz)

Функция связи

• RS232
• RS485
• Полевой шина X-NET

Технические характеристики

• Серия: стандартный контроллер движения серии XDM
• Ёмкость программы: 512 KB – 1,5 MB
• Скорость исполнения инструкций: 0,02 – 0,05 μs
• Максимум точек ввода/вывода: 572
• Поддержка последовательного управления ввода/вывода
• Высокоскоростная загрузка по USB (до 12 Mbps)
• Движение: линейная и дуговая интерполяция, слежение, двухосевая синхронизация
• Высокоскоростные импульсные выходы: 4–10 каналов при 100 kHz
• Высокоскоростной счёт: 4–10 каналов (однофазно макс. 80 kHz; фаза AB макс. 50 kHz)
• Связь: RS232, RS485, X-NET полевой шина
• Расширяемость: поддерживает правые/левые расширительные модули и плату расширения BD
• Поддержка внешней SD-карты для хранения данных
