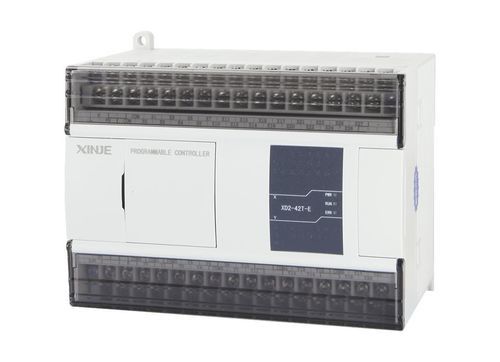

Компактная программируемая автоматическая система XD2 series

со встроенным E/Sс раздвижной платой входа/выходас импульсным выходом

Обзор продукта
Серия XD2 — экономичный программируемый логический контроллер, предоставляющий набор функций для типовых задач автоматизации. Помимо базовой обработки данных реализованы импульсные выходы, высокоскоростной подсчёт, PWM и измерение частоты. Поддерживаются левосторонние модули расширения ED и BD (модули на 16 точек не поддерживаются); правосторонние модули расширения не поддерживаются, что соответствует основным требованиям пользователей.

Ключевые характеристики

• Базовые функции и конфигурации: Ёмкость программы 256KB; время выполнения базовой инструкции 0.02–0.05 µs; макс. I/O 60 точек; последовательное управление I/O.
• Высокоскоростные входы/выходы: 2 канала импульсных выходов 100 kHz; 3 канала высокоскоростного счёта (до 80 kHz для однофазного, до 50 kHz для фазы AB).
• Связь: RS232, RS485, полевой шина X-NET.

Технические характеристики

• Ёмкость программы: 256KB
• Время выполнения базовой инструкции: 0.02–0.05 µs
• Макс. I/O: 60 точек
• Последовательное управление I/O
• Импульсные выходы: 2 канала при 100 kHz
• Высокоскоростной счёт: 3 канала (макс. 80 kHz однофазный, макс. 50 kHz фаза AB)
• Интерфейсы связи: RS232, RS485, полевая шина X-NET
• Расширение: Поддержка левой расширения ED и BD (модули на 16 точек не поддерживаются); поддержка правой расширения отсутствует
