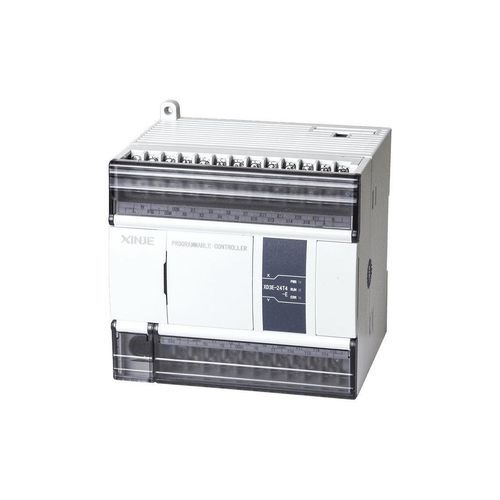

Контроллер Ethernet XD3E series

Обзор
Вводный Ethernet-контроллер со стабильной производительностью для удовлетворения базовых требований автоматизации. Включает функции серии XD3 (кроме функции SD-карты). Более высокая скорость обработки по сравнению с серией XD3. Поддерживает связь RS232, RS485 и Ethernet, а также подключение правого расширительного модуля, платы BD и левого расширительного модуля ED.

Основные характеристики

• Базовые функции и конфигурации
  • Объем программы: 256 КБ
  • Время базовой команды: 0.02~0.05us
  • Макс. точки I/O: 572
  • Поддержка последовательного управления I/O
• Высокоскоростные входы и выходы
  • 2 канала 100KHz импульсных выходов
  • 3 канала высокоскоростного подсчета (макс. 80K для однофазного, макс. 50K для AB-фазы)
• Функция связи
  • RS232, RS485, RJ45
  • Поддерживается Ethernet-связь
  • Полевая шина: X-NET

Технические характеристики / спецификации

• Объем программы: 256 КБ
• Время базовой команды: 0.02~0.05us
• Максимальное количество точек I/O: 572
• Поддержка последовательного управления I/O
• Высокоскоростные выходы: 2 канала 100KHz импульсных выходов
• Высокоскоростной подсчет: 3 канала (макс. 80K однофазный, макс. 50K AB-фаза)
• Порты связи: RS232, RS485, RJ45
• Поддерживается Ethernet-связь
• Полевой шина: X-NET
• Поддерживает подключение правого расширительного модуля, платы BD и левого расширительного модуля ED
• Функция SD-карты не включена (по сравнению с серией XD3)
• Более высокая скорость обработки по сравнению с серией XD3
