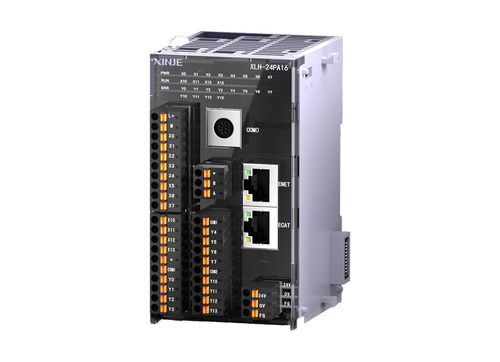

Контроллер движения 3 оси XLH series

многоосныйEthernetEtherCAT

Обзор
Серия XLH совместима с большинством функций XLME, обеспечивает большую емкость программ и более высокую скорость обработки. Поддерживает Ethernet-связь, шину EtherCAT, команды управления движением, включая интерполяцию и подстройку, и может подключать модули расширения и левый модуль расширения ED.

Ключевые характеристики

• Комплексная система управления: Интегрированное решение управления для различных задач автоматизации.
• Картриджная конструкция с высокопроизводительным ядром: Компактный карточный форм-фактор, оптимизированный для встроенных слотов.
• Широкая совместимость по коммуникациям: Поддерживает EtherCAT-устройства, включая XINJE распределенные I/O, сервоприводы серии DS5C1, шаговые приводы DP3C и инверторы VH6.
• Управление движением по шине для нескольких осей: Подходит для 3-осной линейной, круговой и спиральной интерполяции на распространенных трехосных платформах.
• Функции электронного кулачка: Заменяет механические кулачки для повышения точности и гибкости; применяется в машинах для укупорки, подушечной упаковке и литьевых установках.
• Feеdforward (предварительная компенсация): Компенсирует динамику системы и временные задержки для сохранения точности и скорости обработки.

Связанные документы (выбор)

• Руководство пользователя XD XL XG Series (Раздел программного обеспечения) — программное руководство для контроллеров серий XD/XL/XG.
• Каталог продукции Xinje 2026 — исчерпывающий каталог продукции.
• 2026 Интегрированные промышленные решения — обзор интегрированных промышленных решений.

Характеристики / технические данные

• Серия: XLH серия (контроллер шины EtherCAT).
• Совместимость: Совместим с большинством функций серии XLME.
• Коммуникация: Поддержка Ethernet и шины EtherCAT.
• Управление движением: Поддерживает команды управления движением, включая интерполяцию и подстройку.
• Поддержка нескольких осей: Поддерживает многоосевое движение; применимо к 3-осевой линейной, круговой и спиральной интерполяции.
• Расширение: Может подключать модули расширения и левый модуль расширения ED.
• Вместимость электронного кулачка: До 32 экземпляров таблиц кулачков; каждая таблица может хранить до 1000 ключевых точек; ключевые точки редактируются в диаграммах «мастер–слейв».
• Производительность: Большая емкость программ и более высокая скорость обработки по сравнению с опорными моделями.
• Применение: Для точного управления движением в упаковке, укупорочных, литьевых и аналогичных автоматизированных машинах.
