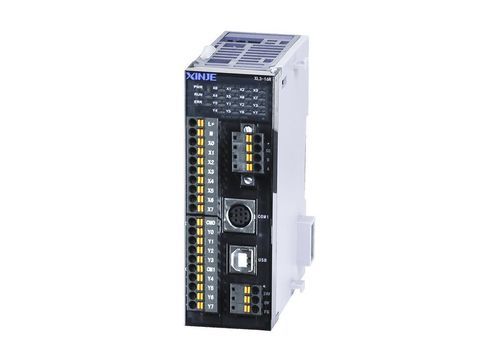

Программируемая автоматическая система в формате карты XL3 series

с раздвижной платой входа/выходас импульсным выходомдля полевой шины

Обзор
Программируемый контроллер в картовом форм-факторе, разработан для управления промышленными машинами. Сочетает общую обработку данных с специализированными функциями: высокоскоростной импульсный выход, высокоскоростной подсчёт, широтно-импульсная модуляция, измерение частоты и точное таймирование. Поддерживает правые и левые модули расширения для масштабирования входов/выходов и функционала.

Основные характеристики

• Ёмкость программы: 256KB
• Скорость выполнения команд: 0,02–0,05 µs
• Максимум вход/выход: 352 точки
• Управление I/O: последовательное управление

Высокоскоростной ввод/вывод

• 2–4 канала импульсных выходов 100 kHz
• 3 канала высокоскоростного счёта (до 80 kHz для однофазного, до 50 kHz для AB-фазы)

Коммуникации

• RS232, RS485
• Полевая шина X-NET
• USB-порт для быстрого скачивания (до 12 Mbps)

Технические характеристики

• Серия: XL3 series standard controller
• Конструкция: картовый формат
• Ёмкость программы: 256KB
• Базовая скорость команд: 0,02–0,05 µs
• Максимум I/O: 352 точки
• Управление I/O: последовательное управление
• Высокоскоростные импульсные выходы: 2–4 канала при 100 kHz
• Высокоскоростной счёт: 3 канала (макс. 80 kHz однофазный, макс. 50 kHz AB-фаза)
• Функции: широтно-импульсная модуляция, измерение частоты, точное таймирование
• Расширение: поддержка правых и левых модулей расширения
• Порты связи: RS232, RS485, X-NET, USB (быстрое скачивание до 12 Mbps)
