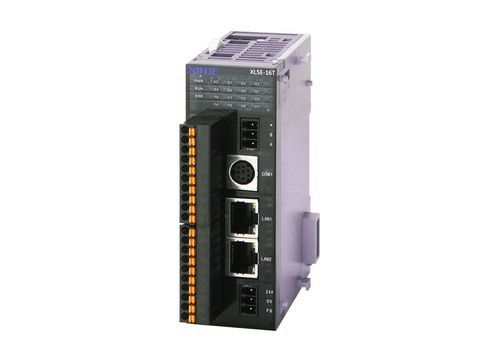

Контроллер Ethernet XL5E series

Обзор
Серия XL5E — это усовершенствованный Ethernet-контроллер с расширенными внутренними ресурсами и множеством интерфейсов для промышленных систем управления. По сравнению с серией XDM обеспечивает примерно в 2–3 раза более высокую скорость обработки, поддерживает подключение левых/правых модулей расширения, несколько последовательных портов и Ethernet, а также до 10 импульсных выходов.

Основные функции и конфигурации

• Емкость программы: 1MB
• Время выполнения базовой инструкции: 0.01–0.03 μs
• Макс. I/O: 576 точек
• Последовательное управление I/O

Высокоскоростные входы/выходы

• Импульсные выходы: 2–10 каналов, до 100 kHz
• Высокоскоростный счет: 3–10 каналов (макс. 80K однофазный, макс. 50K фаза AB)

Функции связи

• RS232, RS485, RJ45
• Ethernet-связь
• Поддержка полевого шины X-NET

Характеристики / Технические спецификации

• Серия: XL5E series enhanced Ethernet controller
• Емкость программы: 1MB
• Базовая инструкция: 0.01–0.03 μs
• Макс. точек I/O: 576
• Импульсный выход: 2–10 CH, 100 kHz
• Высокоскоростный счет: 3–10 CH (макс. 80K однофазный, макс. 50K фаза AB)
• Коммуникации: RS232, RS485, RJ45, Ethernet, fieldbus X-NET
• Поддерживает подключение левых и правых модулей расширения
