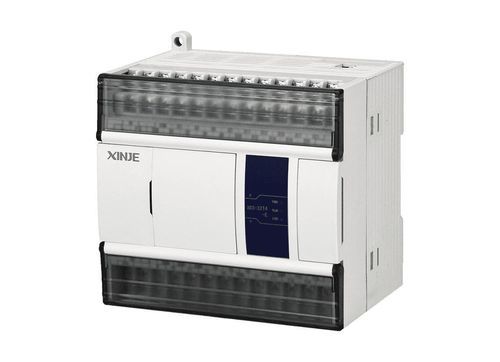

Программируемая автоматическая система со встроенным E/S XD3 series

с импульсным выходомдля полевой шиныRS485

Обзор продукта
Стандартный контроллер серии XD3 обеспечивает полный набор управляющих функций для промышленной автоматизации. Помимо базовой обработки программ и данных I/O, он поддерживает импульсный выход, высокоскоростной подсчёт, широтно-импульсную модуляцию (PWM) и измерение частоты. Контроллер поддерживает левые расширяемые модули ED, модули расширения BD (модули на 16 точек не поддерживаются) и правые модули расширения для увеличения I/O и функциональности.

Ключевые характеристики

• Базовые функции и конфигурации: Объём программы 256KB; Время выполнения базовой инструкции 0,02 ~ 0,05 µs; Максимум I/O 380 точек; Последовательное управление I/O.
• Высокоскоростной ввод/вывод: 2~4 канала импульсных выходов до 100 kHz (примечание: для XD3-24T4/32T4 максимальная частота импульсных выходов Y2 и Y3 ограничена 20 kHz); 3 канала высокоскоростного счёта (макс. 80K для однофазного, макс. 50K для фазы AB).
• Связь: RS232, RS485; полевой шина X-NET.
• USB: Высокоскоростная загрузка по USB (до 12 Mbps).

Сопутствующие возможности

• Поддержка левых расширяемых модулей ED.
• Поддержка модулей расширения BD (примечание: модули на 16 точек не поддерживаются).
• Поддержка правых модулей расширения для увеличения I/O и функций.

Технические характеристики

• Серия: XD3 series standard controller
• Объём программы: 256KB
• Время выполнения базовой инструкции: 0,02 ~ 0,05 µs
• Максимальное количество I/O точек: 380 точек
• Режим управления I/O: Последовательное управление
• Импульсные выходы: 2~4 канала до 100 kHz (примечание: Y2 и Y3 для XD3-24T4/32T4 ограничены 20 kHz)
• Высокоскоростной счёт: 3 канала (макс. 80K однофазный; макс. 50K фаза AB)
• Порты связи: RS232, RS485
• Полевой шина: X-NET
• USB: Высокоскоростная загрузка до 12 Mbps
• Расширение: Левая расширение ED, расширение BD (модули на 16 точек не поддерживаются), правые модули расширения
