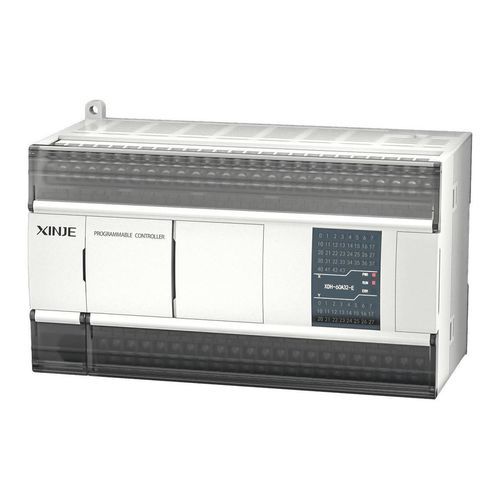

Контроллер движения 3 оси XDH series

многоосныйEtherCATвысокоэффективный

Обзор продукта
Интегрированный контроллер шины EtherCAT, обеспечивающий быструю связь с низкой задержкой и стабильную работу системы. Упрощённая проводка и отладка сокращают время установки и объем обслуживания. Увеличенная емкость программ и повышенная скорость обработки поддерживают сложные задачи по движению и логике.

Ключевые характеристики

• Интегрированный EtherCAT-контроллер для детерминированной связи с низкой задержкой.
• Расширенная память программ и повышенная пропускная способность обработки для сложных управляющих программ.
• Упрощённая отладка и ввод в эксплуатацию для сокращения циклов разработки.
• Упрощённая проводка и модульная связность для снижения затрат на установку и обслуживание.

Связь и совместимость

• Поддержка устройств и топологий в соответствии со стандартом EtherCAT.
• Примеры совместимости: XINJE distributed IO, серводрайверы серии DS5C2, шаговые драйверы серии DP3C, частотные инверторы серии VH6.

Управление движением

• Поддержка многокоординатного управления по шине EtherCAT.
• Трёхосная интерполяция: линейная, дуговая и спиральная для типичных 3‑осевых платформ.
• Настройки feedforward (упреждающего) управления для компенсации задержек компонентов и улучшения динамической реакции.

Электронная кулачковая система

• Функции электронной кулачковой системы заменяют механические кулачки для гибких и воспроизводимых профилей.
• Применение: машины для укупорки, подушечные упаковщики, машины для литья выдувом и др.
• Поддержка до 32 одновременных таблиц кулачков; до 1000 ключевых точек в таблице.
• Ключевые точки имеют редактируемые отношения «мастер‑слейв» для оперативных изменений в производстве.

Другие особенности

• Интегрированная шина улучшает согласованность связи и стабильность системы.
• Подходит для различных сценариев промышленной автоматизации, требующих согласованного движения и интеграции вводов/выводов.

Технические характеристики

• Серия: контроллер шины EtherCAT серии XDH.
• Протокол шины: EtherCAT (интегрирован).
• Возможности движения: многокоординатное управление, трёхосная интерполяция (линейная, дуговая, спираль).
• Электронная кулачковая система: до 32 таблиц; до 1000 ключевых точек в таблице; редактируемые мастер‑слейв отношения ключевых точек.
• Примеры совместимости: XINJE distributed IO, серво DS5C2, stepper DP3C, частотный преобразователь VH6.
• Конструктивные приоритеты: быстрая связь, большая емкость программ, упрощённая отладка и проводка для облегчения обслуживания.
