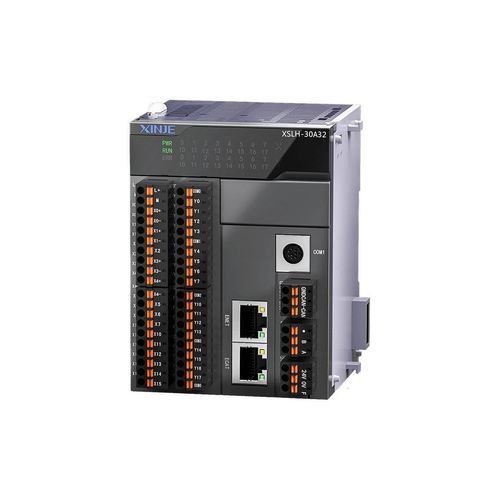

Программируемая автоматическая система в формате карты XSLH series

компактнаяс раздвижной платой входа/выходав сети Ethernet

Обзор продукта
Поддерживает спецификации программирования PLCopen, может использовать множество стандартных функциональных библиотек и разрабатывать собственные функциональные блоки и библиотеки команд. Поддерживает EtherCAT motion control, EtherCAT remote IO и Ethernet-связь. Имеет 32-канальную электронную кулачковую систему и функцию онлайн-загрузки.

Ключевые особенности

• Модульный (карточный) дизайн с высокопроизводительным ядром
• Поддержка PLCopen и обширных функциональных библиотек
• 32-канальная электронная кулачковая система и возможность онлайн-загрузки
• Поддержка EtherCAT motion control и EtherCAT remote IO
• Поддержка Ethernet-коммуникации

Масштабируемость и расширение

• Локальная масштабируемость: возможно расширение до 16 модулей расширения справа
• Поддерживает различные типы расширений, включая I/O, аналоговые модули, контроль температуры и т.д., для удовлетворения многомерных требований управления

Платформа и поддержка программирования

• Поддерживает платформу CODESYS
• Мощный программный инструмент для PLC-программирования
• Поддерживает стандарт IEC 61131-3
• Богатые отраслевые библиотеки и возможность разработки пользовательских библиотек
• Предоставляет интерфейс данных для HMI-устройств для связи с клиентами третьих сторон и системами управления
• Поддерживает OPC UA для кроссплатформенной передачи данных и сценариев Industry 4.0

Функции связи

• Стабильная CANopen-связь: надежные физический и канальный уровни, совместимость и интероперабельность (подходит для автомобильной и AGV-отраслей)
• Ethernet-связь: стандартный порт RJ45 для более быстрой передачи
• Поддерживает несколько сетевых протоколов: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP и Tag-коммуникацию
• Гибкая сетевой топология: поддержка последовательной и звёздной разводки

Возможности управления EtherCAT

• Поддерживает до 32 узлов шины EtherCAT, совместим с различными устройствами по протоколу EtherCAT
• Поддержка мультистрочной, дуговой и спиральной интерполяции для платформ мультиосевой интерполяции
• Электронная кулачковая система заменяет механические кулачки для повышения точности и гибкости (используется в укупорочных машинах, машинах для упаковки типа «подушка», выдувных машинах и др.)

Сопутствующие продукты

• Промышленный интеллектуальный контроллер серии XSA
• Малый контроллер серии XSDH
• Blade-контроллер серии XSF5

Технические характеристики

• Серия: XSLH series slim controller
• Стандарты программирования: PLCopen, IEC 61131-3 (через CODESYS)
• Управление движением: поддержка EtherCAT motion control
• EtherCAT-узлы: поддержка до 32 узлов шины
• Электронная кулачковая система: поддержка 32 каналов
• Расширение: до 16 модулей расширения справа (I/O, аналог, контроль температуры и т.д.)
• Коммуникация: EtherCAT, Ethernet (RJ45), CANopen, Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, Tag-коммуникация
• Интерфейс HMI: предоставляет интерфейс данных для связи с третьими сторонами
• Интерполяция: мультистрочные, дуговые и спиральные функции интерполяции
• Типичные применения: укупорочные машины, упаковочные машины типа «подушка», выдувные машины
