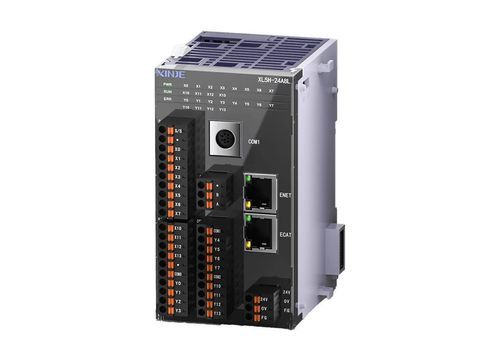

Контроллер полевой шины XL5H series

Обзор
Совместим с большинством функций XL5E: серия XL5H поддерживает шину EtherCAT и оснащена портами RS232, RS485 и RJ45. Обеспечивает 2-канальные импульсные выходы, 3-канальный высокоскоростной счёт и поддерживает подключение левых и правых модулей расширения.

Базовые функции и конфигурации

• Объём программы: 1 MB
• Время выполнения базовой команды: 0,01–0,05 μs
• Макс. входов/выходов: 536 точек
• Поддержка онлайн-загрузки программы

Управление движением

• Управление по шине EtherCAT
• Функция слежения (синхронизация)

Высокоскоростные входы/выходы

• 2 канала 100 kHz импульсных выходов
• 3 канала высокоскоростного счёта (макс. 80 kHz для однофазного; макс. 50 kHz для AB-фазы)

Функции связи

• Порты RS232, RS485, RJ45
• Ethernet-коммуникация
• Полевая шина X-NET

Технические характеристики

• Серия модели: XL5H
• Объём программы: 1 MB
• Время базовой инструкции: 0,01–0,05 μs
• Макс. входов/выходов: 536 точек
• Поддержка онлайн-загрузки программы
• Управление движением: EtherCAT, функция слежения
• Высокоскоростные выходы: 2 × 100 kHz импульсных выходов
• Высокоскоростной счёт: 3 канала (макс. 80 kHz однофазный; макс. 50 kHz AB-фаза)
• Коммуникационные порты: RS232, RS485, RJ45; Ethernet; X-NET
• Совместим с большинством функций XL5E
• Поддерживает левые и правые модули расширения
