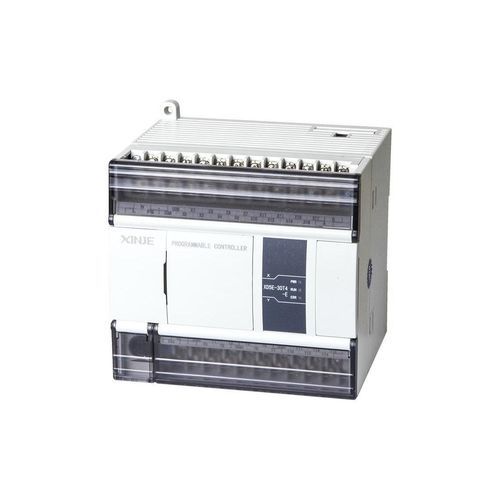

Программируемая автоматическая система с раздвижной платой входа/выхода XD5E series

с импульсным выходомв сетив сети Ethernet

Обзор
Серия XD5E — это усовершенствованный программируемый Ethernet-контроллер. Обеспечивает более высокую скорость обработки (примерно в 2–3 раза по сравнению с серией XDM), больший объем внутренних ресурсов, поддерживает последовательные порты RS232, RS485 и Ethernet-коммуникацию. Функция SD-карты не поддерживается. Контроллер совместим с правыми модулями расширения, платой BD и левыми расширительными модулями ED для расширения системы.

Ключевые функции и конфигурации

• Ёмкость программы: 1 MB
• Время выполнения базовой команды: 0,01–0,03 μs
• Максимум точек ввода/вывода: 572
• Последовательное управление I/O

Высокоскоростные входы и выходы

• 2–10 каналов импульсных выходов 100 kHz
• 3–10 каналов высокоскоростного счёта (монофазный до 80 kHz; AB-фаза до 50 kHz)

Коммуникационные интерфейсы

• RS232
• RS485
• RJ45
• Ethernet-коммуникация
• Поддержка полевого шины X-NET

Расширяемость и совместимость

• Более высокая скорость обработки и расширенные внутренние ресурсы по сравнению с серией XDM
• Поддерживает последовательные и Ethernet-коммуникации для различных сценариев подключения
• Совместим с правыми модулями расширения, платой BD и левыми расширительными модулями ED для расширения системы

Технические характеристики

• Серия: XD5E
• Память программы: 1 MB
• Скорость команд: 0,01–0,03 μs
• Максимум точек I/O: 572
• Каналы PWM/импульсного выхода: 2–10 каналов при 100 kHz
• Высокоскоростной счёт: 3–10 каналов (монофазный до 80 kHz; AB-фаза до 50 kHz)
• Поддерживаемые последовательные интерфейсы: RS232, RS485
• Ethernet: поддержка RJ45
• Полевой шин: поддержка X-NET
• Расширение: поддерживает правые модули расширения, плату BD и левые расширительные ED-модули
