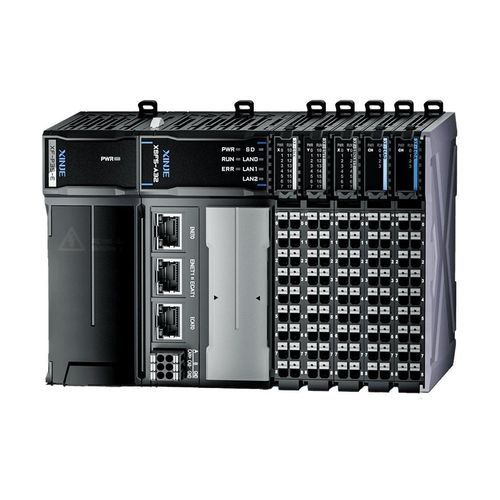

Контроллер движения 64 оси XSF5

CANopenEthernetRS-485

Обзор
Подходит для систем управления движением малого и среднего масштаба в передовом производстве и отраслях с комплексными технологическими процессами. Блейдовая конструкция с тонким корпусом; соответствует спецификациям программирования PLCopen; поддерживает шесть языков программирования IEC 61131; локальное расширение до 32 модулей XF.

Блейдовая конструкция
Среди отраслевых 64-осных эквивалентов объем блока меньше. По сравнению с XDH-60A64-E размеры корпуса уменьшены примерно на 70%, что значительно снижает занимаемую площадь установки.

Масштабируемость

• Локальная поддержка подключения до 32 модулей расширения XF.
• Новый высокоскоростной шинный бэкплейн позволяет расширять функционал высокоскоростного подсчета, импульсного выхода, flying beat, коммуникаций и других модулей.

Удобство отладки и обслуживания

• Вся линейка XSF, включая основную и расширительную единицы, поддерживает самопроизвольное обновление прошивки; новые функции можно включить обновлением.
• Оснащено портом Type-C для подключения к верхнему компьютеру; поддерживается онлайн-отладка через мобильный кабель данных.
• Поддержка импорта и экспорта данных оборудования и файлов проектов через USB-флешки и TF-карты (в разработке).
• Стандартный скользящий системный переключатель позволяет мгновенно остановить работу ПЛК без отключения питания.

Гибкое и открытое программирование

• XSF поддерживает платформу CODESYS и совместим с XINJE XS Studio; соответствует IEC 61131 и спецификациям PLCopen.
• XS Studio объединяет программирование ПЛК, визуальную HMI, безопасный ПЛК, реальное ядро контроллера, fieldbus и функции управления движением, обеспечивая единое окружение для конфигурации, программирования, отладки и мониторинга.

Онлайн-функции и данные

• Поддержка онлайн-загрузки и онлайн-симуляции.
• Мониторинг данных в реальном времени, сбор кривых и отслеживание.

Сеть и коммуникации

• Основной блок XSF оснащен 3 × RJ45 портами, 1 × CAN портом и 1 × RS485 портом.
• Поддерживает несколько протоколов, включая Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen и Modbus.
• Второй RJ45 порт может переключаться между режимами ENET и ECAT для гибкой сетевой конфигурации.
• Поддержка двойных IP-настроек для обеспечения разграничения внутренней и внешней сети оборудования.

Управление двигателем и движением

• Управление по шине EtherCAT до 64 осей с короткими синхронизационными циклами.
• Поддержка многострочной, дуговой и спиральной интерполяции, применимой к многоосным интерполяционным платформам.
• Функция электронного кулачка для замены механических кулачков, повышающая точность обработки и гибкость (применима к укупорочным машинам, упаковочным машинам типа pillow, выдувным машинам и т.д.).

Связанные функции

• Соответствует спецификациям PLCopen и поддерживает шесть языков IEC 61131.
• Тонкий блейдовый корпус для компактной установки.

Характеристики / технические спецификации

• Серия: XSF5 series
• Фактор формы: Блейдовая конструкция, тонкий корпус
• Локальное расширение: До 32 модулей расширения XF
• Бэкплейн: Высокоскоростной шинный бэкплейн для высокоскоростного подсчета, импульсного выхода, flying beat и коммуникационных модулей
• Программирование: Поддерживает CODESYS, IEC 61131, PLCopen; совместим с XINJE XS Studio
• Языки программирования: Поддерживает шесть языков IEC 61131 (по данным продукта)
• Интерфейсы: 3 × RJ45, 1 × CAN порт, 1 × RS485, Type-C порт для отладки/подключения
• Сетевое взаимодействие: Второй RJ45 переключаем между ENET и ECAT; поддержка Dual IP
• Поддерживаемые протоколы: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Управление движением: До 64 осей EtherCAT; многострочная, дуговая и спиральная интерполяция; поддержка электронного кулачка
• Обслуживание: Самообновление прошивки; поддержка импорта/экспорта USB/TF (в разработке); стандартный слайд-переключатель для аварийной остановки
• Целевые применения: Управление движением малого и среднего масштаба, передовое производство, сложные процессные отрасли
