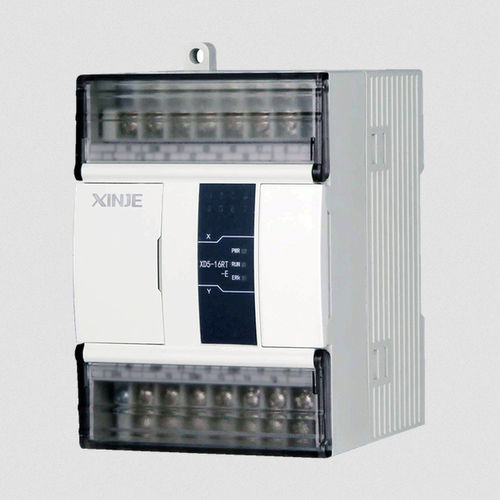

Программируемая автоматическая система с раздвижной платой входа/выхода XD5 series

с импульсным выходомдля полевой шиныRS485

Обзор
Серия XD5 — программируемый логический контроллер, включающий все стандартные функции ПЛК, с увеличенной скоростью обработки (примерно в 15× по сравнению с серией XC), расширенными внутренними ресурсами и 2–10 каналами высокоскоростных импульсных выходов. Поддерживает правые модули расширения, платы расширения BD (не поддерживаются в 16-точечных моделях), левые модули ED и расширение памяти через SD-карту (кроме 16-точечных моделей), что позволяет решать разные задачи автоматизации.

Основные функции и конфигурации

• Емкость программы: 512 KB
• Время выполнения базовой инструкции: 0,02–0,05 µs
• Максимум I/O: 592 точки
• Поддержка последовательного управления I/O

Высокоскоростные входы и выходы

• 2–10 каналов импульсных выходов 100 kHz
• 3–10 каналов высокоскоростного счетчика (однофазно макс. 80 kHz, AB-фаза макс. 50 kHz)

Функции связи

• RS232
• RS485
• Полевая шина X-NET
• USB высокоскоростная загрузка (до 12 Mbps)

Технические характеристики

• Емкость программы: 512 KB
• Базовая инструкция: 0,02–0,05 µs
• Максимальное число точек I/O: 592
• Поддержка последовательного управления I/O
• Импульсные выходы высокой скорости: 2–10 каналов при 100 kHz
• Высокоскоростной счетчик: 3–10 каналов (однофазно макс. 80 kHz, AB-фаза макс. 50 kHz)
• Порты связи: RS232, RS485
• Полевaя шина: X-NET
• USB высокоскоростная загрузка: до 12 Mbps
• Скорость обработки: примерно в 15× быстрее, чем серия XC
• Поддержка расширения: правый модуль расширения, плата расширения BD (не поддерживается на 16-точечных моделях), левый модуль ED
• Расширение памяти: поддержка SD-карт (кроме 16-точечных моделей)
