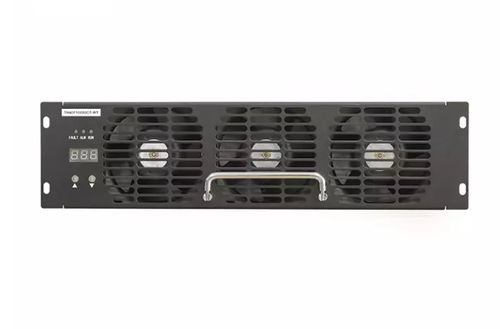

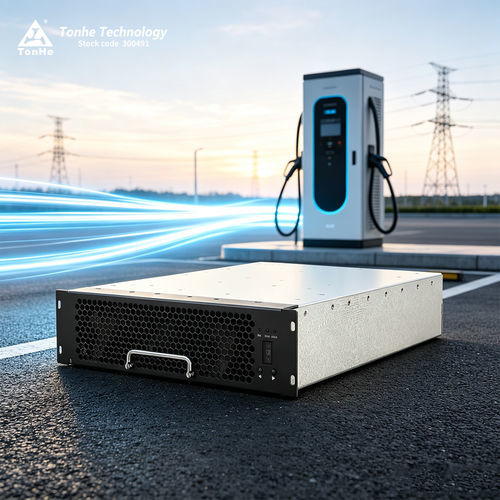

Module de charge EV TH40F10030C7E-WT

DC

Введение продукта
TH40F10030C7E-WT — это высокоэффективный DC-зарядный модуль с высокой плотностью мощности, разработанный для DC-зарядных устройств электромобилей (EV). Обеспечивает выход до 1000 V и постоянную мощность 40 kW в диапазонах 300–500 VDC и 600–1000 VDC. Модуль использует интеллектуальное воздушное охлаждение с режимами Normal и Silent и поддерживает настройку параметров и управление состоянием по шине CAN.

Кратко о продукте

• Компактный DC-зарядный модуль высокой плотности для зарядных станций.
• Выходное напряжение до 1000 V; 40 kW постоянной мощности в диапазонах 300–500 VDC и 600–1000 VDC.
• Интерфейс и габариты совпадают с модулем 30 kW для упрощённого апгрейда.

Преимущества продукта

• Широкие зоны постоянной мощности: 300–500 VDC и 600–1000 VDC (40 kW).
• Очень низкое энергопотребление в режиме ожидания: <10 W.
• Низкие общие гармонические искажения (THD): ≤5%.
• Широкий рабочий температурный диапазон: -40℃ до +75℃.
• Высокий пик КПД преобразования: ≥96%.

Параметрические характеристики
Модель: TH40F10030C7E-WT

AC-вход:
Входное напряжение: номинал 380 VAC, трёхфазный без нейтрали, диапазон 270–490 VAC
Входная частота: 50/60 Hz ±10%
Коэффициент мощности: ≥0,99
Защита от перенапряжения: 490 ±10 VAC
Защита от пониженного напряжения: 270 ±10 VAC

DC-выход:
Номинальная выходная мощность: 40 kW
Диапазон выходного напряжения: 50–1000 VDC
Диапазон выходного тока: 0,5–134 A
Зоны постоянной мощности: 40 kW при 300–500 VDC и 600–1000 VDC
Пиковый КПД: ≥96%
Время мягкого старта: 3–8 s
Защита от короткого замыкания: самовосстановление
Точность регулирования напряжения: ≤±0,5%
THD: ≤5%
Точность регулирования тока: ≤±1%
Несоответствие распределения тока: ≤±5%

Условия эксплуатации
Рабочая температура: -40℃ до +75℃
Относительная влажность: ≤95% (без конденсата)
Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Охлаждение: вентиляторное (интеллектуальное воздушное охлаждение, режимы Normal/Silent).
• Потребление в режиме ожидания: <10 W.
• Связь: CAN-шина (типично 125 kbps, уровень 5 V).
• Настройка адреса/индикация: цифровой экран и кнопки.
• Габариты модуля (без ручки): 437,5 × 300 × 84 мм (Д × Ш × В).
• Вес: ≤16 кг. MTBF: 500000 часов.

Производственный и испытательный центр
Изготовление на предприятиях с автоматическими SMT-линия и контролем качества. Испытательная лаборатория имеет полуанэхоическую EMC-камеру, климатические камеры и электрические стенды для проверки излучений, помехоустойчивости и производительности системы.

Сертификаты и упаковка
Процессы производства соответствуют применимым системам менеджмента качества. Модули поставляются в защитной упаковке с инструкциями по транспортировке для промышленной логистики.

FAQ

• Протокол связи: CAN-шина (типично 125 kbps, 5 V).
• Поддерживается ли заливка (potting): серия поддерживает potting при необходимости.
• Методы установки: горизонтально, боком или вверх ногами (для перевёрнутой установки возможна настройка передней панели).
• Доставка: небольшие заказы экспрессом «от двери до двери»; крупные — морем или авиацией в контейнерах.
• Сроки поставки: короткие для стандартных заказов; большие/кастомные заказы — дольше (примерно 35 дней производства, уточнить).
• Условия оплаты: оговариваются в зависимости от сотрудничества (предоплата и остаток на соглашении).
• Гарантия: стандартно 12 месяцев с момента получения.

Технические характеристики

• Модель: TH40F10030C7E-WT
• Бренд: Tonhe
• Номинальная выходная мощность: 40 kW
• Диапазон выходного напряжения: 50–1000 VDC
• Диапазон выходного тока: 0,5–134 A
• Зоны постоянной мощности: 300–500 VDC и 600–1000 VDC (40 kW)
• Пиковый КПД: ≥96%
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Точность регулирования напряжения: ≤±0,5%
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• Мягкий старт: 3–8 s
• Защита от короткого замыкания: самовосстановление
• Связь: CAN-шина (125 kbps, 5 V)
• Охлаждение: вентилятор (интеллектуальное воздушное охлаждение, Normal/Silent)
• Рабочая температура: -40℃ до +75℃
• Относительная влажность: ≤95% (без конденсата)
• Высота: ≤2000 м (понижение мощности выше)
• Размеры (Д×Ш×В): 437,5 × 300 × 84 мм (без ручки)
• Вес: ≤16 кг
• MTBF: 500000 часов
