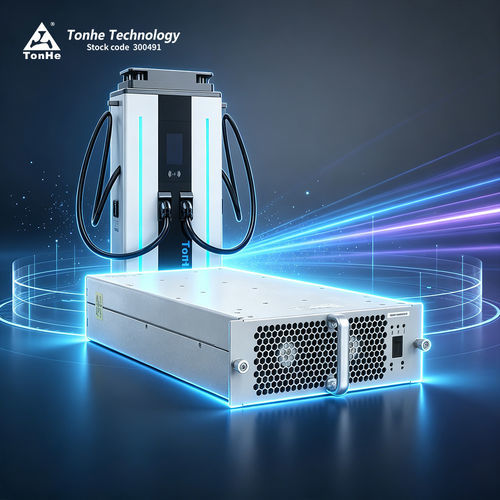

Модуль ввода/вывода полностью SiC TH40F10030C8E-WT

ACDC

Краткое описание
TH40F10030C8E-WT — высокоэффективный модуль питания высокой плотности мощности от Tonhe Technology, разработанный для зарядных столбов электромобилей. Поддерживает вход 270–490 VAC три фазы + PE и обеспечивает до 40 кВт, с заданными диапазонами постоянной мощности 300–500 VDC и 600–1000 VDC.

Введение продукта
Разработан для зарядных станций EV, TH40F10030C8E-WT обеспечивает широкий диапазон входного напряжения AC, гибкие диапазоны выхода DC и компактный форм-фактор для интеграции в шкафы и системы зарядки.

Преимущества продукта

• Соответствует «three-unified» размеру State Grid для модулей зарядных устройств.
• Широкие диапазоны выходной мощности: 300–500 VDC и 600–1000 VDC для разных батарейных систем.
• Сверхнизкая реактивная мощность в режиме ожидания: ≤10 Var, что снижает воздействие на сеть.
• Низкий общий коэффициент гармоник: ≤5% для улучшенного качества питания.

Параметрическая характеристика
Модель: TH40F10030C8E-WT
AC-вход: Номинальное напряжение 380 VAC, 3φ + PE; рабочий диапазон 270–490 VAC
Частота входа: 50/60 Hz ±10%
Коэффициент мощности входа: ≥0,99
Защита от перенапряжения входа: 487±10 VAC
Защита от пониженного напряжения входа: 270±10 VAC

DC-выход: Номинальная выходная мощность 40 кВт
Диапазон выходного напряжения: 50–1000 VDC
Диапазон выходного тока: 0,5–134 A
Диапазоны постоянной мощности: 300–500 VDC; 600–1000 VDC
Пиковый КПД: ≥96%
Время мягкого старта: 3–8 с
Защита от короткого замыкания: Самовосстанавливающаяся защита
Точность регулирования напряжения: ≤±0,5%
THD: ≤5%
Точность регулирования тока: ≤±1%
Несбалансированность распределения тока: ≤±5%

Особенности продукта

• Охлаждение: вентиляторное охлаждение для контролируемой тепловой характеристики.
• Потребление в режиме ожидания: ≤10 W.
• Коммуникация: CAN (125 kbps, уровень CAN 5 V).
• Адресация/управление: цифровой экран, кнопочное управление.
• Габариты (без ручки): 460 × 218 × 84 мм (Д × Ш × В).
• Вес: ≤15 кг.
• MTBF: 500 000 часов.

Производственный центр
Tonhe Technology сертифицирована по ISO9001 и IATF16949. Производственные линии включают автоматические SMT, печать и инспекцию паяльной пасты, линию волновой пайки, автоматическую линию лаковой защиты и линии старения. Годовой выпуск превышает 500 000 зарядных модулей после интегрированных процессов производства.

Испытательный центр
Tonhe Technology располагает EMC-лабораторией уровня CNAS и DiLAC с полуанэхоичной 3-м камерой, нагрузками Chroma, источниками AC, анализаторами мощности Yokogawa, приборами Fluke и камерами температурно-влажностных испытаний. Имеются стенды для испытаний surge, EFT, DIPs и устойчивости к трансинтентным помехам.

Сертификаты
Компания и продукция имеют сертификаты, включая CE и TUV; системы качества включают ISO9001 и IATF16949.

FAQ (выборочно)

• Протокол связи: CAN; скорость 125 kbps; уровень CAN 5 V.
• Заполнение компаундом: Все серии поддерживают заливку (potting).
• Установка: Модуль можно монтировать горизонтально, на боку или вверх ногами. Для перевернутой установки доступна передняя панель без ручки.
• Срок поставки: Типичный срок производства зависит от количества; образцы могут быть в наличии. Сроки варьируются для крупных или индивидуальных заказов.
• Условия оплаты: Стандарт 100% T/T авансом; обсуждается для долгосрочного сотрудничества (например 50/50 или 30/70).
• Гарантия: Стандартная гарантия 12 месяцев с момента получения.
• Послепродажное обслуживание: Онлайн и выездное обслуживание в зависимости от условий контракта; предлагается схема 24-часового отклика для проектов.
• Рынки: Зарядные модули и EV-зарядные устройства экспортируются в несколько стран.

Технические характеристики

• Модель: TH40F10030C8E-WT
• Бренд: Tonhe Technology
• Номинальное входное напряжение AC: 380 VAC (рабочее 270–490 VAC)
• Входная частота: 50/60 Hz ±10%
• Коэффициент мощности входа: ≥0,99
• Номинальная DC выходная мощность: 40 kW
• Диапазон выходного напряжения: 50–1000 VDC
• Диапазон выходного тока: 0,5–134 A
• Диапазоны постоянной мощности: 300–500 VDC; 600–1000 VDC
• Пиковый КПД: ≥96%
• Время мягкого старта: 3–8 s
• Защиты: самовосстанавливающаяся защита при коротком замыкании
• Точность регулирования напряжения: ≤±0,5%
• THD: ≤5%
• Точность регулирования тока: ≤±1%
• Несбалансированность распределения тока: ≤±5%
• Температура эксплуатации: -30°C до +70°C
• Относительная влажность: 5%–95% RH (без конденсации)
• Высота: ≤2000 м (с понижением мощности выше)
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: ≤10 W
• Коммуникация: CAN (125 kbps, 5 V)
• Адрес/управление: цифровой дисплей, кнопки
• Габариты (без ручки): 460 × 218 × 84 мм (Д × Ш × В)
• Вес: ≤15 кг
• MTBF: 500 000 часов
