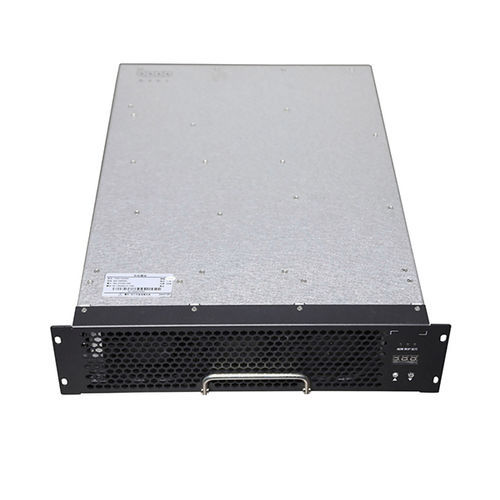

Модуль ввода/вывода DC THWT40F10030C9EUR

Краткое описание
THWT40F10030C9EUR — высокоэффективный DC-модуль зарядки с высокой плотностью мощности, разработанный для приложений зарядки электромобилей и соответствующий требованиям UL2202 для американского рынка.

Введение продукта
Этот 40 кВт DC-модуль обеспечивает широкий диапазон выходного напряжения и настраиваемую работу в режиме постоянной мощности для систем быстрой зарядки. Предназначен для коммерческих зарядных устройств, требующих высокой эффективности преобразования, низкого энергопотребления в режиме ожидания и надежных защит.

Преимущества продукта

• Широкий диапазон выходной постоянной мощности: 300–1000 VDC
• Очень низкое энергопотребление в режиме ожидания: <10 W
• Низкий общий коэффициент гармоник (THD): ≤5%
• Широкий диапазон рабочих температур: -40 °C до +70 °C
• Высокий коэффициент преобразования: пик ≥97,2%
• Низкий уровень шума: 60 дБ при полной нагрузке (комнатная температура)

Параметрические характеристики
Модель: THWT40F10030C9EUR

Переменный вход (AC):
Номинальное напряжение: 480 VAC, 3W+PE; рабочий диапазон: 286–533 VAC
Частота входа: 60 Hz ±10%
Коэффициент мощности: ≥0,99
Защита от перенапряжения на входе: 289±3 VAC
Защита от пониженного напряжения на входе: 536±3 VAC

Постоянный выход (DC):
Номинальная выходная мощность: 40 kW
Диапазон выходного напряжения: 200–1000 VDC
Диапазон выходного тока: 8–134 A
Диапазон выходной постоянной мощности: 300–1000 VDC
Пиковый КПД: ≥97,2%
Время мягкого старта: ≤3 s
Защита от короткого замыкания: самовосстанавливающаяся защита
Точность регулирования напряжения: ≤±0,5%
THD: ≤5%
Точность регулирования тока: ≤±1%
Несоосность распределения тока: ≤±5%

Условия эксплуатации
Температура эксплуатации: -40 °C до +70 °C
Относительная влажность: ≤95% RH (без конденсации)
Высота над уровнем моря: ≤2000 m (понижение мощности выше 2000 m)

Особенности продукта
Метод охлаждения: охлаждение вентилятором
Потребление в режиме ожидания: <10 W
Протокол связи: CAN (125 kbps, уровень 5 V)
Установка адреса: цифровой дисплей и кнопочное управление
Габариты модуля (без ручки): 437,5 × 300 × 84 мм (Д × Ш × В)
Вес: ≤18 kg
MTBF: 500 000 часов

Производственный центр
Tonhe Technology имеет сертификаты ISO9001 и IATF16949. Производственные процессы включают SMT-линии, автоматическую печать и инспекцию паяльной пасты, линию волновой пайки, линию защитного лакирования, линии старения и полные вспомогательные мощности. Годовой выпуск модулей зарядки превышает 500 000 единиц после полного цикла производственных этапов.

Испытательный центр
Первоклассная лаборатория EMC с аккредитацией CNAS. Испытательное оборудование включает полу-эхоичную EMC-камера 3 м для излучаемых помех и помехоустойчивости, Chroma электронную нагрузку, AC-источник, анализатор мощности Yokogawa WT1800, мультиметр Fluke 8808A, климатические камеры (-60 °C до +150 °C), систему AXOS8 для переходных/иммунных испытаний и другое оборудование, подходящее для тестирования зарядных систем.

Упаковка и доставка
Малые заказы обычно отгружаются международной экспресс-доставкой; крупные партии отправляются морем или воздушным транспортом в контейнерах. Типичный срок: около 7 дней для партий ≥10 шт.; образцы часто в наличии. Крупные или индивидуальные заказы требуют более длительной координации производства (например, около 35 дней в зависимости от объема и настройки).

FAQ (выборочно)
Протокол связи: CAN, 125 kbps, уровень 5 V.
Заливка гелем: все серии поддерживают гелевую (potting) заливку.
Установка: модуль можно монтировать горизонтально, на боку или вверх дном; передняя панель может быть адаптирована для инвертированной установки.
Условия оплаты: стандарт 100% TT авансом при заказе, обсуждаемо для долгосрочного сотрудничества.
Гарантия: 12 месяцев с момента получения.
Послепродажное обслуживание: онлайн и выездной сервис в зависимости от контракта; предусмотрен 24-часовой план реакции.

Технические характеристики

• Модель: THWT40F10030C9EUR
• Бренд: Tonhe Technology
• Номинальная выходная мощность: 40 kW
• Диапазон выходного напряжения: 200–1000 VDC
• Диапазон выходного тока: 8–134 A
• Диапазон выходной постоянной мощности: 300–1000 VDC
• Пиковый КПД: ≥97,2%
• THD: ≤5%
• Точность регулирования напряжения: ≤±0,5%
• Точность регулирования тока: ≤±1%
• Несоосность распределения тока: ≤±5%
• Входное напряжение AC номинал: 480 VAC (3W+PE); диапазон 286–533 VAC
• Входная частота: 60 Hz ±10%
• Коэффициент мощности: ≥0,99
• Потребление в режиме ожидания: <10 W
• Охлаждение: охлаждение вентилятором
• Связь: CAN (125 kbps, уровень 5 V)
• Габариты (без ручки): 437,5 × 300 × 84 мм
• Вес: ≤18 kg
• Рабочая температура: -40 °C до +70 °C
• Относительная влажность: ≤95% RH (без конденсации)
• Высота: ≤2000 m (понижение мощности выше 2000 m)
• MTBF: 500 000 часов
