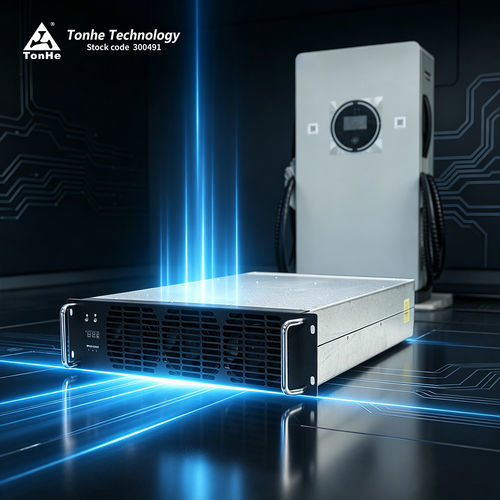

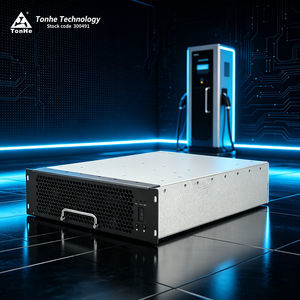

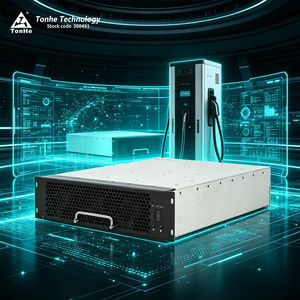

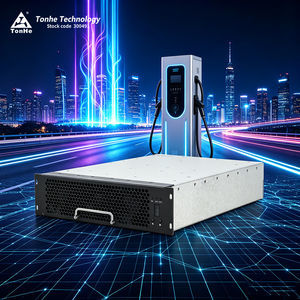

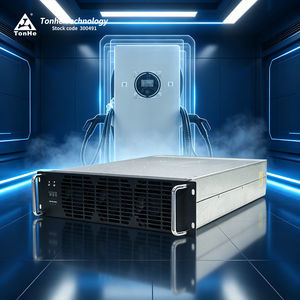

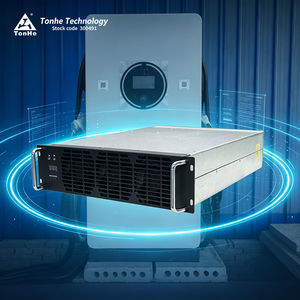

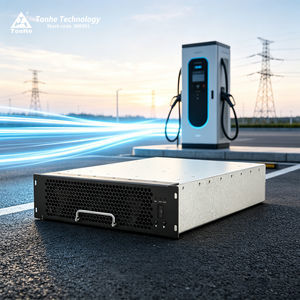

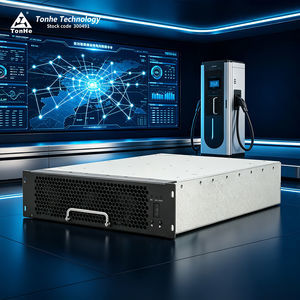

Модуль ввода/вывода полностью SiC TH40F10030C9E-WT

ACDC

Введение продукта
TH40F10030C9E-WT — это силовой модуль для зарядных станций EV, поддерживающий трехфазный четырехпроводный вход 270–490 Vac (три фазы + PE). Максимальная мощность 40 кВт, стандартный диапазон выходного постоянного напряжения при постоянной мощности 300–1000 VDC (настраиваемый 50–1000 VDC). Блок управления станцией заряда связывается с модулем по CAN для установки параметров, сбора рабочих данных и управления состоянием модуля.

Преимущества продукта

• Низкий уровень шума: при полной нагрузке ≈60 dB (комнатная температура)
• Высокая эффективность: эффективность при полной нагрузке >96%; пиковая эффективность ≥97.2%
• Низкая реактивная мощность в режиме ожидания: <12 Var
• DM-конструкция: объем намотанных компонентов уменьшен примерно на 30% для улучшенного теплоотвода

Параметрические характеристики (ключевые пункты)
Модель: TH40F10030C9E-WT
AC-вход - Номин. напряжение: 380 VAC (трехфазный), диапазон работы 285–475 VAC
AC-вход - Частота: 50 Hz
AC-вход - Коэффициент мощности: ≥0.99
AC-вход - Защита от перенапряжения: 490 ± 10 VAC
AC-вход - Защита от пониженного напряжения: 270 ± 10 VAC
DC-выход - Номинальная выходная мощность: 40 kW
DC-выход - Диапазон напряжения: 50–1000 VDC (по умолчанию диапазон постоянной мощности 300–1000 VDC при 40 kW)
DC-выход - Диапазон тока: 1–134 A
Пиковый КПД: ≥97.2%
Время мягкого пуска: ≤5 s
Защита от короткого замыкания: отключение и блокировка; для восстановления требуется перезапуск питания
Точность регулирования напряжения: ≤±0.5%
КНИ (THD): ≤5%
Точность регулирования тока: ≤±1%
Несоответствие распределения тока: ≤±5%

Рабочая среда
Температура эксплуатации: -40°C до +70°C
Относительная влажность: 5%–95% RH (без конденсации)
Высота над уровнем моря: ≤2000 m

Особенности продукта

• Метод охлаждения: вентиляторное охлаждение
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN-шина
• Установка адреса / интерфейс: цифровой экран и клавиши
• Габариты модуля (без ручки): 437.5 × 300 × 84 mm (Д × Ш × В)
• Вес: ≤18 kg
• MTBF: 500,000 часов

Производственные и испытательные возможности
Производство поддерживает автоматизированную SMT-ассамблею, трафаретную печать и инспекцию паяльной пасты, волновую пайку, защитное нанесение и линии старения. Испытательные возможности включают EMC-лабораторию, полуанэхоичную EMC-камеру 3 м и комплексное электротехническое оборудование для валидации зарядных устройств и силовых модулей.

Сертификации
ISO9001, IATF16949, CE, TUV

Технические характеристики

• Модель: TH40F10030C9E-WT
• Brand: Tonhe
• Номинальная выходная мощность: 40 kW
• Диапазон постоянной мощности: 300–1000 VDC (40 kW постоянной мощности в этом диапазоне)
• Диапазон выходного напряжения: 50–1000 VDC
• Диапазон выходного тока: 1–134 A
• Пиковый КПД: ≥97.2%
• КПД при полной нагрузке: >96%
• Входное напряжение: номинал 380 VAC (трехфазный), диапазон работы 285–475 VAC
• Входная частота: 50 Hz
• Коэффициент мощности: ≥0.99
• Защита от перенапряжения входа: 490 ± 10 VAC
• Защита от пониженного напряжения входа: 270 ± 10 VAC
• Время мягкого пуска: ≤5 s
• Поведение при коротком замыкании: отключение и блокировка, требуется цикл питания для сброса
• Точность регулирования напряжения: ≤±0.5%
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• THD: ≤5%
• Охлаждение: вентиляторное
• Потребление в режиме ожидания: <10 W
• Связь: CAN-шина
• Адрес/интерфейс: цифровой экран + клавиши
• Габариты (Д×Ш×В): 437.5 × 300 × 84 mm (без ручки)
• Вес: ≤18 kg
• MTBF: 500,000 часов
• Температура эксплуатации: -40°C до +70°C
• Относительная влажность: 5%–95% RH (без конденсации)
• Высота: ≤2000 m
