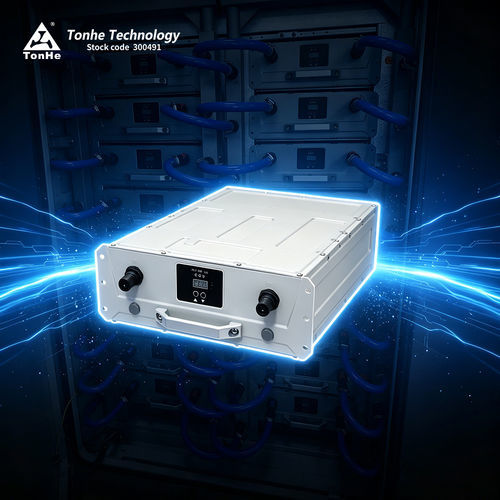

Модуль ввода/вывода полностью SiC TH40F10030C8L-WT

ACDC

Введение продукта
TH40F10030C8L-WT — жидкостно-охлаждаемый силовой модуль, разработанный компанией Tonhe для зарядных станций электромобилей. Обеспечивает номинальную выходную мощность 40 кВт, широкий диапазон DC-выхода и поддерживает связь по CAN-шине с блоком мониторинга/управления для настройки рабочих параметров, сбора телеметрии и управления состоянием.

Преимущества продукта

• Уровень шума при работе: 0 dB
• Степень защиты: IP65
• Широкий диапазон рабочих температур: -40℃ до +75℃
• Срок службы > 10 лет, без процессного обслуживания
• Высокий КПД преобразования: пик ≥ 97%

Параметрическая производительность (кратко)
Модель: TH40F10030C8L-WT

AC-вход
Номинальное напряжение: 400 VAC, трехфазный + PE; диапазон работы: 270–490 VAC
Частота входа: 50/60 Hz ±10%
Коэффициент мощности: ≥0.99
Защита от перенапряжения: 490±10 VAC
Защита от пониженного напряжения: 270±10 VAC
THD: ≤±5%

DC-выход
Номинальная выходная мощность: 40 kW
Диапазон выходного напряжения: 300–1000 VDC
Диапазон выходного тока: 0.5–133.3 A
Диапазон постоянной мощности: 300–1000 VDC
Пиковый КПД: ≥97%
Время мягкого старта: ≤3 s
Точность регулировки напряжения: ≤±0.5%
Защита от короткого замыкания: защита с автo-откатом
Точность регулировки тока: ≤±1%
Несоответствие распределения тока: ≤±5%

Рабочая среда
Рабочая температура: -40℃ до +75℃
Относительная влажность: ≤95% (без конденсации)
Высота над уровнем моря: ≤2000 м (понижение характеристик выше 2000 м)

Особенности продукта
Метод охлаждения: жидкостное охлаждение
Потребление в режиме ожидания: <10 W
Протокол связи: CAN (125 kbps, уровень 5 V)
Настройка адреса: цифровой дисплей и кнопочная операция
Габариты (без ручки): 460 × 300 × 120 мм (Г × Ш × В)
Вес: ≤35 кг
MTBF: 500 000 часов

Производство и испытательная база (кратко)
Производитель Tonhe использует автоматизированные SMT-линии и поддерживает массовое производство модулей зарядных устройств. Испытательный центр включает EMC-лабораторию и оборудование для климатических/функциональных испытаний (излучаемые помехи/стойкость, тепловлажностная камера, AC/DC нагрузки, анализаторы мощности).

FAQ (выборочно)

• Какой протокол связи используется? CAN с передачей 125 kbps и уровнем CAN 5 V.
• Поддерживают ли модули заливку (potting)? Да, все серии поддерживают заливку.
• Поддерживаемые методы установки: горизонтально, боком стоя или перевернуто (доступна опция специальной передней панели для инвертированной установки).
• Гарантия: Стандартная гарантия 12 месяцев с момента получения товара.

Технические характеристики

• Модель: TH40F10030C8L-WT
• Бренд: Tonhe
• Номинальная выходная мощность: 40 kW
• Номинальное входное напряжение AC: 400 VAC (3W + PE); диапазон 270–490 VAC
• Входная частота: 50/60 Hz ±10%
• Коэффициент мощности: ≥0.99
• Входное перенапряжение: 490±10 VAC
• Входное пониженное напряжение: 270±10 VAC
• THD: ≤±5%
• Диапазон выходного напряжения: 300–1000 VDC
• Диапазон выходного тока: 0.5–133.3 A
• Диапазон постоянной мощности: 300–1000 VDC
• Пиковый КПД преобразования: ≥97%
• Время мягкого старта: ≤3 s
• Точность регулирования напряжения: ≤±0.5%
• Защита от короткого замыкания: защита с авто-откатом
• Точность регулирования тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• Охлаждение: жидкостное
• Потребление в режиме ожидания: <10 W
• Связь: CAN (CAN bus)
• Настройка адреса: цифровой дисплей и кнопки
• Рабочая температура: -40℃ до +75℃
• Относительная влажность: ≤95% (без конденсации)
• Высота: ≤2000 м (понижение характеристик выше 2000 м)
• Степень защиты: IP65
• Габариты (без ручки): 460 × 300 × 120 мм (Г × Ш × В)
• Вес: ≤35 кг
• MTBF: 500 000 часов
• Уровень шума при работе: 0 dB
• Срок службы: >10 лет
