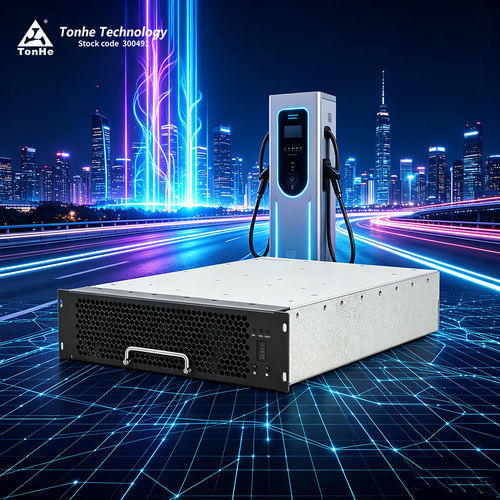

Модуль ввода/вывода полностью SiC THWT40F10030C9EUR

ACDC

Введение продукта
THWT40F10030C9EUR — это высокоэффективный, высокоплотный по мощности DC-модуль зарядки, разработанный Tonhe Technology для американского рынка, соответствует стандарту UL2202.

Преимущества продукта

• Широкий диапазон постоянной выходной мощности: 300–1000 VDC
• Очень низкое потребление в режиме ожидания: <10 W
• Очень низкий общий гармонический коэффициент (THD): ≤5%
• Очень широкий температурный диапазон работы: -40°C до +75°C
• Высокий КПД преобразования: пик ≥97,2%
• Очень низкий уровень шума: 60 dB при полной нагрузке (комнатная температура)

Параметрические характеристики
Модель: THWT40F10030C9EUR

• Переменный вход (AC):
  • Входное напряжение: номинальное 480 VAC, 3W+PE; рабочий диапазон 286–533 VAC
  • Входная частота: 60 Hz ±10%
  • Коэффициент мощности входа: ≥0,99
  • Защита от перенапряжения на входе: 289±3 VAC
  • Защита от пониженного напряжения на входе: 536±3 VAC
• Постоянный выход (DC):
  • Номинальная выходная мощность: 40 kW
  • Диапазон выходного напряжения: 200–1000 VDC
  • Диапазон выходного тока: 8–134 A
  • Диапазон постоянной выходной мощности: 300–1000 VDC
  • Пиковый КПД: ≥97,2%
  • Время мягкого запуска: ≤3 s
  • Защита от короткого замыкания: самовосстанавливающаяся (rollback) защита
  • Точность регулирования напряжения: ≤±0,5%
  • THD: ≤5%
  • Точность регулирования тока: ≤±1%
  • Несоответствие распределения тока: ≤±5%

Условия эксплуатации

• Рабочая температура: -40°C до +70°C
• Относительная влажность: ≤95% RH, без конденсации
• Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Особенности продукта

• Метод охлаждения: вентиляторное охлаждение
• Потребление в режиме ожидания: <10 W
• Протокол связи: CAN (скорость передачи 125 kbs, уровень сигнала 5 V)
• Установка адреса: цифровой дисплей, управление кнопками
• Габариты модуля (без ручки): 437,5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤18 кг
• MTBF: 500 000 часов

Производственный центр
Tonhe Technology имеет сертификаты системы менеджмента качества ISO9001 и IATF16949. Производственные процессы включают автоматические SMT-линии, автоматическую печать и инспекцию паяльной пасты, волновую пайку, автоматические линии защитного покрытия, линии старения и другое вспомогательное оборудование. Годовая производственная мощность превышает 500 000 модулей зарядки после более чем 50 производственных операций.

Испытательный центр
Tonhe Technology располагает EMC-лабораторией, сертифицированной CNAS и DiLAC. Испытательное оборудование включает полуанэхоичную EMC-камеру 3 м, электронные нагрузки Chroma, источники переменного тока, анализаторы мощности Yokogawa WT1800, мультиметры Fluke, климатические камеры и другие системы, обеспечивающие полное тестирование зарядных систем и испытания транзиентной помехоустойчивости.

Сертификаты
Сертификаты и соответствия включают UL2202 и другие отраслевые сертификаты, релевантные для экспортируемых модулей зарядки.

Упаковка и доставка
Варианты упаковки и доставки предусматривают мелкие заказы (курьер) и крупные отгрузки (контейнеры морские или авиаперевозки). FOB Shijiazhuang часто используется клиентами.

Часто задаваемые вопросы (выборочно)

• Протокол связи: CAN; скорость CAN 125 kbs; уровень CAN 5 V.
• Заливка гелем: все серии модулей поддерживают гелевую заливку.
• Монтаж: модуль можно устанавливать горизонтально, на боку или вверх ногами.
• Срок поставки: стандартные сроки для серийного производства; образцы могут быть в наличии. Минимальные количества и сроки зависят от заказа.
• Условия оплаты: стандартные условия производителя; обсуждаются при долгосрочном сотрудничестве.
• Гарантия: стандартная гарантия 12 месяцев с момента получения поставки.
• Послепродажное обслуживание: онлайн- и выездной сервис в соответствии с контрактом; 24-часовая схема реакции для проектов.

Технические характеристики

• Модель: THWT40F10030C9EUR
• Бренд: Tonhe Technology
• Номинальная выходная мощность: 40 kW
• Диапазон выходного напряжения: 200–1000 VDC
• Диапазон выходного тока: 8–134 A
• Диапазон постоянной выходной мощности: 300–1000 VDC
• Пиковый КПД: ≥97,2%
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Температура эксплуатации: -40°C до +70°C
• Охлаждение: вентиляторное охлаждение
• Габариты (Д×Ш×В): 437,5 × 300 × 84 мм (без ручки)
• Вес: ≤18 кг
• MTBF: 500 000 часов
