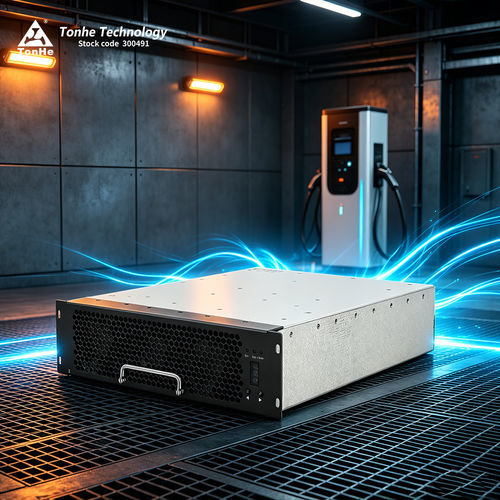

Модуль ввода/вывода DC TH40F10030C7E-WT

Краткое описание продукта

• TH40F10030C7E-WT — 40 кВт DC‑модуль зарядки от Tonhe, разработан для зарядных станций и колонок для электромобилей.
• Выходное напряжение до 1000 VDC; постоянная мощность 40 кВт в диапазонах 300–500 VDC и 600–1000 VDC.
• Габариты совместимы с модулем 30 кВт для упрощённого обновления и итераций.

Введение в продукт
TH40F10030C7E-WT — интеллектуальный DC‑модуль зарядки с высокой плотностью мощности для коммерческих систем зарядки EV. Поддерживает выход до 1000 VDC и обеспечивает постоянную мощность 40 кВт в указанных диапазонах напряжения. Модуль применяет интеллектуальное воздушное охлаждение с режимами нормальной и бесшумной работы, поддерживает настройку параметров и управление состоянием по CAN‑шине, а также локальную эксплуатацию через дисплей и клавиши.

Преимущества продукта

• Два диапазона постоянной мощности: 300–500 VDC и 600–1000 VDC для работы на 40 кВт.
• Очень низкое энергопотребление в режиме ожидания: <10 W.
• Низкий общий коэффициент гармоник: THD ≤5%.
• Широкий диапазон рабочих температур: -40℃ до +75℃.
• Высокая эффективность преобразования: пик ≥96%.

Параметрические характеристики
AC вход: номинальное 380 VAC, трёхфазный; диапазон работы 270–490 VAC. Частота 50/60 Hz ±10%. Коэффициент мощности ≥0,99. Защита от перенапряжения 490±10 VAC; от понижения напряжения 270±10 VAC.

DC выход: номинальная выходная мощность 40 кВт. Диапазон выходного напряжения 50–1000 VDC. Диапазон выходного тока 0.5–134 A. Постоянные 40 кВт при напряжении выхода 300–500 VDC или 600–1000 VDC. Пиковая эффективность преобразования ≥96%. Время мягкого запуска 3–8 с. Короткое замыкание: самовосстанавливающаяся защита. Точность регулировки напряжения ≤±0.5%. Точность регулировки тока ≤±1%. Несоответствие распределения тока ≤±5%. THD ≤5%.

Рабочая среда
Температура эксплуатации: -40℃ до +75℃. Относительная влажность ≤95% (без конденсата). Высота над уровнем моря ≤2000 м (понижение мощности выше 2000 м).

Особенности продукта

• Охлаждение: вентилятор (интеллектуальное воздушное охлаждение, режимы нормальный/тихий).
• Энергопотребление в режиме ожидания <10 W.
• Связь: CAN‑шина (поддержка управления по CAN и настройки параметров; типичная скорость CAN 125 kbps).
• Локальное управление: цифровой дисплей и клавиши для установки адреса и просмотра состояния.
• Габариты модуля (без ручки): 437,5 × 300 × 84 мм (Д×Ш×В). Масса ≤16 кг.
• MTBF: 500 000 часов. Стандартная гарантия: 12 месяцев с момента получения.

Технические характеристики

• Модель: TH40F10030C7E-WT
• Бренд: Tonhe
• Номинальная выходная мощность DC: 40 кВт
• Диапазон выходного напряжения DC: 50–1000 VDC
• Диапазон выходного тока DC: 0,5–134 A
• Диапазоны постоянной мощности: 300–500 VDC и 600–1000 VDC (40 кВт)
• Пиковая эффективность преобразования: ≥96%
• Потребление в режиме ожидания: <10 W
• THD: ≤5%
• Точность регулировки напряжения: ≤±0.5%
• Точность регулировки тока: ≤±1%
• Несоответствие распределения тока: ≤±5%
• Время мягкого запуска: 3–8 с
• Защита от короткого замыкания: самовосстанавливающаяся
• Охлаждение: вентилятор (интеллектуальное воздушное охлаждение, режимы Normal/Silent)
• Связь: CAN‑шина (типично 125 kbps)
• Габариты (Д×Ш×В без ручки): 437,5 × 300 × 84 мм
• Масса: ≤16 кг
• Температура эксплуатации: -40℃ до +75℃
• Относительная влажность: ≤95% (без конденсата)
• Высота: ≤2000 м (понижение мощности выше 2000 м)
• MTBF: 500 000 часов
• Гарантия: 12 месяцев с момента получения
