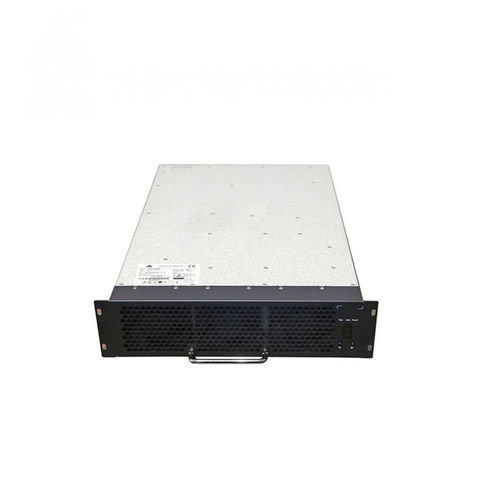

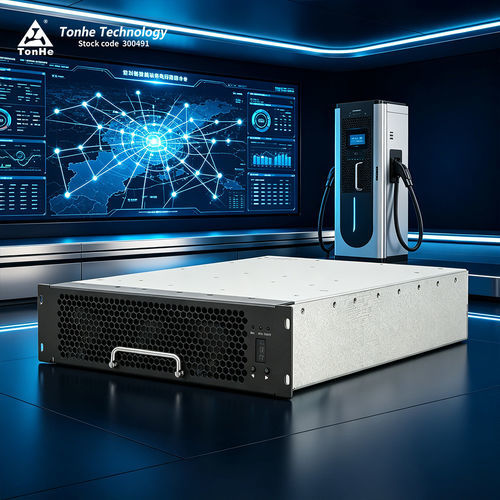

Модуль ввода/вывода ACDC THWT40F10030C9E

Краткое описание
THWT40F10030C9E — это DC-модуль зарядки мощностью 40 кВт, разработанный для зарядных решений электромобилей в промышленных и коммерческих условиях. Модуль соответствует IEC61851 и IEC60664 и может удовлетворять требованиям EMC класса B.

Преимущества продукта

• Широкий диапазон постоянной выходной мощности: 300–1000 VDC
• Очень низкое энергопотребление в режиме ожидания: <10 W
• Низкое общее гармоническое искажение: ≤5 %
• Широкий рабочий температурный диапазон: -40 °C до +75 °C
• Высокий пиковый КПД: ≥97,2 %
• Низкий уровень шума: 60 dB при полной нагрузке (комнатная температура)

Параметрические характеристики
Модель: THWT40F10030C9E
Вход AC: номинальное 400 VAC, 3W+PE (рабочий диапазон 340–460 VAC); 50/60 Hz ±10 %; cosφ ≥0,99; защита от перенапряжения 490 ±6 VAC; защита от пониженного напряжения 270 ±6 VAC
Выход DC: номинальная мощность 40 kW; диапазон напряжения 200–1000 VDC; диапазон тока 8–134 A; диапазоны постоянной мощности 300–500 VDC и 500–1000 VDC; пиковый КПД ≥97,2 %; мягкий пуск ≤3 s; короткозамк. защита с автооткатом; точность регулировки напряжения ≤±0,5 %; точность регулировки тока ≤±1 %; неравномерность распределения тока ≤±5 %; THD ≤5 %
Окружающая среда: рабочая температура -40 °C до +70 °C; относительная влажность ≤95 % (без конденсации); высота над уровнем моря ≤2000 м (при превышении — понижение характеристик)
Механика: габариты (без ручки) 437,5 × 300 × 84 мм (Д × Ш × В); масса ≤18 кг; охлаждение: вентиляторное; MTBF 500 000 ч
Связь и управление: CAN (125 kb/s, 5 V); цифровой дисплей и кнопки для настройки адреса/параметров; поддержка заливки (glue filling)

Производственные и испытательные возможности
Tonhe Technology имеет сертификаты ISO9001 и IATF16949. Производство включает полностью автоматические SMT-линии, контроль нанесения паяльной пасты, волновую пайку, автоматические линии покрытия, линии прогрева/старения и полные монтажные процессы. Годовая производственная мощность превышает 500 000 модулей.

Сертификаты и упаковка
Доступны CE и другие сертификаты. Упаковка и отгрузка выполняются в рамках производственного процесса компании (изображения упаковки доступны по запросу).

Часто задаваемые вопросы (выборочно)

• Протокол связи: CAN, 125 kb/s, 5 V.
• Заливка: поддерживается для всех серий.
• Методы установки: горизонтально, боком или вверх ногами (для установки вверх ногами требуется передняя панель без ручки).
• Срок поставки: обычно ~7 дней для ≥10 шт.; большие/настройные заказы до ~35 дней.
• Оплата: стандартно TT аванс; альтернативы обсуждаемы при стратегическом сотрудничестве.
• Настройка: OEM/ODM доступны (шильдик, логотип, номер модели, цвет и форма).
• Гарантия: стандарт 12 месяцев с момента получения.
• Послепродажное обслуживание: онлайн и на месте; 24-часовая реакция для проектов в зависимости от контракта.
• Сертификаты: ISO9001, IATF16949, CE, TUV и другие.

Технические характеристики

• Модель: THWT40F10030C9E
• Brand: Tonhe Technology
• Номинальная выходная мощность: 40 kW
• Диапазон выходного напряжения: 200–1000 VDC
• Диапазон выходного тока: 8–134 A
• Диапазоны постоянной мощности: 300–500 VDC и 500–1000 VDC
• Пиковый КПД: ≥97,2 %
• Потребление в режиме ожидания: <10 W
• THD: ≤5 %
• Время мягкого старта: ≤3 s
• Защита от короткого замыкания: самовосстанавливающаяся
• Точность регулировки напряжения: ≤±0,5 %
• Точность регулировки тока: ≤±1 %
• Неравномерность распределения тока: ≤±5 %
• Охлаждение: вентилятор
• Связь: CAN (125 kb/s, 5 V)
• Вход AC номинал: 400 VAC, 3W+PE (340–460 VAC)
• Входная частота: 50/60 Hz ±10 %
• Коэффициент мощности: ≥0,99
• Рабочая температура: -40 °C до +70 °C
• Относительная влажность: ≤95 % (без конденсации)
• Высота: ≤2000 m (понижение характеристик выше)
• Габариты (без ручки): 437,5 × 300 × 84 мм
• Масса: ≤18 кг
• MTBF: 500 000 часов
