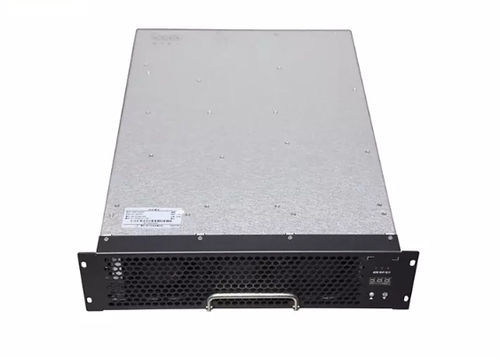

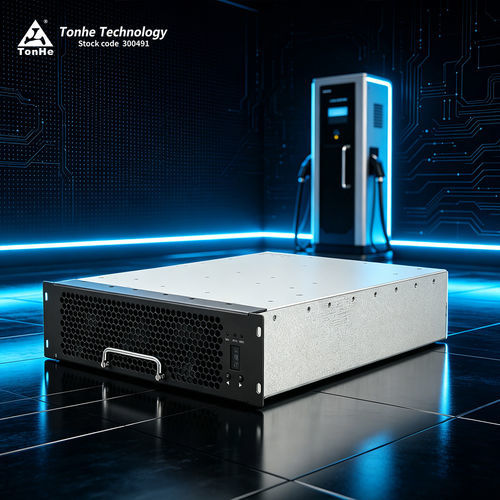

Module de charge для электрических транспортных средств THWT40F10030C9EUR

EVDC

Краткое описание продукта
THWT40F10030C9EUR — высокоэффективный DC-модуль питания для зарядки EV мощностью 40 кВт с высокой плотностью мощности, разработанный для североамериканского рынка и соответствующий UL2202.

Введение в продукт
THWT40F10030C9EUR предназначен для интеграции в DC-быстрые зарядные устройства. Модуль обеспечивает номинальную мощность 40 кВт с широким диапазоном выходного напряжения и поддерживает полное гелевое (клеевое) заполнение для улучшенной защиты от окружающей среды.

Преимущества продукта

• Широкий диапазон постоянной выходной мощности: 300–1000 VDC
• Очень низкое потребление в режиме ожидания: <10 W
• Низкие общие гармонические искажения (THD): ≤5%
• Широкий диапазон рабочих температур: -40 °C до +75 °C
• Высокая КПД преобразования: пик КПД ≥97,2%
• Низкий уровень шума: 60 дБ при полной нагрузке (температура окружающей среды)

Параметрические характеристики
Номер модели: THWT40F10030C9EUR

Вход переменного тока:
Номинальное входное напряжение: 480 VAC, 3W+PE; рабочий диапазон 286–533 VAC
Частота входа: 60 Hz ±10%
Коэффициент мощности: ≥0,99
Защита от перенапряжения на входе: 536 ±3 VAC
Защита от пониженного напряжения на входе: 289 ±3 VAC

Выход постоянного тока:
Номинальная выходная мощность: 40 kW
Диапазон выходного напряжения: 200–1000 VDC
Диапазон выходного тока: 8–134 A
Диапазон постоянной выходной мощности: 300–1000 VDC
Пиковый КПД: ≥97,2%
Время мягкого старта: ≤3 s
Защита от короткого замыкания: самовосстанавливающаяся защита
Точность регулирования напряжения: ≤±0,5%
THD: ≤5%
Точность регулирования тока: ≤±1%
Несбалансированность распределения тока: ≤±5%

Рабочая среда
Температура эксплуатации: -40 °C до +70 °C
Относительная влажность: ≤95% RH без конденсации
Высота над уровнем моря: ≤2000 м (понижение мощности выше 2000 м)

Особенности продукта
Метод охлаждения: охлаждение вентилятором
Потребление в режиме ожидания: <10 W
Протокол связи: CAN (125 kbps, уровень 5 V)
Установка адреса: цифровой дисплей, кнопочная операция
Габариты модуля (без ручки): 437,5 × 300 × 84 мм (Д × Ш × В)
Вес: ≤18 кг
MTBF: 500 000 часов

Производственный центр
Tonhe Technology имеет сертифицированное производство по ISO9001 и IATF16949. Оборудование включает полностью автоматические SMT-линии, автоматическую печать и инспекцию паяльной пасты, волновую пайку, линии защитного покрытия и линии старения для массового производства модулей заряда.

Испытательный центр
Tonhe Technology эксплуатирует CNAS-сертифицированную EMC-лабораторию с полуанэхоичной камерой 3 м, нагрузками Chroma, стабильными источниками переменного тока, анализаторами мощности Yokogawa WT, измерителями Fluke, камерами температурно-влажностных испытаний, системой тестирования AXOS8 и оборудованием для испытаний на помехоустойчивость.

Сертификаты
Сертификации включают UL (UL2202 для данного продукта), CE, TUV и признанные сертификаты системы менеджмента качества.

Упаковка и доставка
Мелкие заказы: экспресс-курьер (FedEx, DHL, UPS) door-to-door. Крупные отправки: контейнерные морские или воздушные перевозки. Обычно применяется условие FOB Shijiazhuang.

FAQ

• Какой протокол связи? CAN (125 kbps, 5 V)
• Поддерживают ли модули заполнение гелем/клеем? Да, серия поддерживает полное гелевое/клеевое заполнение.
• Как можно установить модуль? Поддерживаются горизонтальная, боковая (стойка) и перевернутая установки; для перевернутой установки может потребоваться передняя панель без ручки по индивидуальному заказу.
• Как выполняются отгрузки? Малые заказы — курьером; крупные — морем/воздухом в контейнерах.
• Каков срок поставки? Типичный срок для MOQ: ~7 дней для ≥10 шт.; крупные/кастомные заказы требуют большего времени (пример: ~35 дней).
• Условия оплаты? Стандарт: 100% T/T авансом; обсуждаемо для долгосрочного сотрудничества.
• Какие доступны услуги кастомизации? OEM/ODM: нанесение таблички, логотипа, номера модели, цвет/форма по заказу.
• Какой гарантийный срок? Стандартная гарантия 12 месяцев с момента получения.
• Предоставляется ли послепродажное обслуживание? В зависимости от контракта — онлайн и на месте.

Технические характеристики / спецификации

• Модель: THWT40F10030C9EUR
• Бренд: Tonhe Technology
• Номинальная выходная мощность: 40 kW
• Диапазон выходного напряжения: 200–1000 VDC
• Диапазон выходного тока: 8–134 A
• Диапазон постоянной мощности: 300–1000 VDC
• Пиковый КПД: ≥97,2%
• THD: ≤5%
• Точность регулирования напряжения: ≤±0,5%
• Точность регулирования тока: ≤±1%
• Потребление в режиме ожидания: <10 W
• Уровень шума: 60 дБ (полная нагрузка, температура окружающей среды)
• Температура эксплуатации: -40 °C до +70 °C
• Габариты (без ручки): 437,5 × 300 × 84 мм (Д × Ш × В)
• Вес: ≤18 кг
• MTBF: 500 000 часов
